Ti02涂层织物的隔热性能及其影响因素-纺织技术中心

Ti02涂层织物的隔热性能及其影响因素

来源：印染在线　发布时间：2012年02月21日

隔热涂料中，Ti02的质量分数为18.0%，PU的质量(g)与DMF的体积(mL)比为3:20。试验步骤如下：

1)将PU胶粒溶于盛有DMF的烧杯中，直至其完全溶解均匀，同时也将Ti02粉末均匀地加入到盛有DMF的烧杯中，用玻璃棒搅拌使其分散均匀。2）在一定转速下，将分散均匀的Ti02悬浮液缓慢地加入到PU溶胶中，搅拌混合均匀，静置至其中不含气泡，即得所需隔热涂料。

1.4涂层织物的制备

将所配制的隔热涂料在LTF 97885涂层机上涂覆到织物上，制得涂层织物。涂层工艺为：

基布→第一次涂覆→烘干(100℃×3 min)→第二次涂覆→烘干(100℃×3 min)→水洗→烘干。

1.5分析测试及性能表征

1.5.1隔热性能

采用自制的控温织物隔热性能测试箱，测试不同热辐射时间下试样内侧的温度(T)。以其与未受热辐射前试样内侧的初始温度(TO)之差(T)，评价试样的隔热性能[4-5]。

1.5.2扫描电镜分析

将待测试样均匀地粘贴在样品板上，喷金，完毕后采用QUANTA 200扫描电子显微镜观察试样的形态及其粒子聚集状态，拍照记录[6]。

1.5.3白度

将试样折叠成4层，在WSD-3U荧光白度仪上测试hunter白度。经、纬向各测3次，取其算术平均值。

2结果与讨论

2.1 Ti02涂层前后织物及纤维的形貌

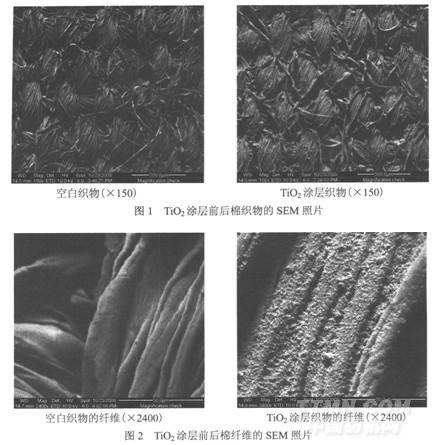

棉织物经Ti02涂层前后的SEM照片如图l所示。由图1可知，经Ti02涂层后，在织物表面形成了一层致密的PVDF-Ti02高分子膜，PVDF和Ti02填充了纤维交织点间空隙，使纱线结构变得较为紧密。
