.jpg)

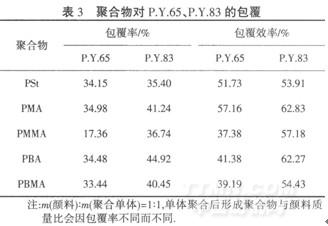

由表3可知，聚合物对P.Y.83的包覆率和包覆效率比P.Y.65高，原因是P.Y.83结构中含有较多的苯环和酯基，与单体之间的疏水作用力较强，单体更易于吸附在颜料表面，并在引发剂下形成聚合物，实现对颜料的包覆．而P.Y.65结构简单，与单体之间的疏水作用力较小，单体不易于吸附在颜料表面，未吸附的单体会进入表面活性剂胶束，聚合形成聚合物微球，不能实现对颜料的包覆．
另外，聚丙烯酸酯(PMA、PBA)对颜料的包覆率和包覆效率高于聚甲基丙烯酸酯(PMMA、PBMA)，这与丙烯酸酯和甲基丙烯酸酯的结构有关．丙烯酸酯分子结构呈线性，能够较好地吸附在颜料表面，而甲基丙烯酸酯分子中，甲基的存在使其与颜料之间存在一定的位阻，不能很好地吸附在颜料表面，包覆率降低，包覆效率也随之减小．
3结论
采用聚合物对颜料进行表面包覆改性，可以阻止颜料粒子之间的聚集，提高分散液稳定性，提高颜料的耐候性，增强使用性能．通过细乳液聚合法实现聚苯乙烯或聚丙烯酸酯对偶氮结构有机颜料的表面包覆：(1)随着超声时间延长，颜料在水中分散粒径减小．超声30mm时，颜料P.Y.14、P.Y.83的分散粒径比颜料P.Y.65和P.Y.73的小；(2)颜料在苯乙烯单体中的分散粒径较小，颜料P.Y.83分散于单体中形成分散液稳定性较高，而P.Y.65/单体分散液的稳定性较差；(3)聚合物对颜料P.Y.83的包覆率和包覆效率高于P.Y.65，聚丙烯酸酯对颜料的包覆率高于聚甲基丙烯酸酯．
<<上一页[1][2][3][4]
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
