改性纳米Ti02光触媒织物整理剂多功能整理效果研究

由表2可知，用未改性纳米Ti02或nano PC处理的织物洗涤后，其降解VOC的能力下降，且洗涤次数越多，下降幅度越大，而加入交联剂后，光触媒剂(如nano PC-1、nano PC-2和nano PC-3)由于改性或通过交联剂的作用能使光触媒剂交联或接枝到纤维上，形成共价键结合，提高了纤维与整理剂的结合牢度，使得织物降解VOC的耐洗性有较大幅度的提高，经20次洗涤后，其降解VOC的能力无明显下降，因此，经该整理剂处理后织物可获得较持久的光催化效果．

2.2织物抗紫外线性能

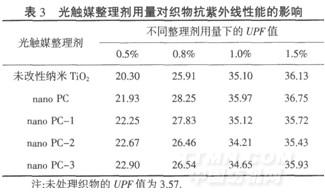

由表3可知，随着整理剂用量增加，抗紫外线能力提高；1.0%后，抗紫外线能力(UPF值)可超过35，比未处理织物提高了8倍多．

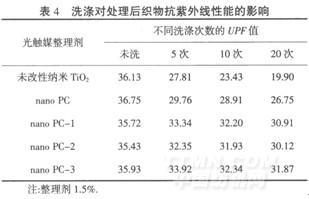

由表4可知，未改性纳米Ti02处理的织物洗涤后，其抗紫外线能力显著下降，且洗涤次数越多，下降幅度越大．而经过nano PC系列光触媒整理剂处理的织物，尤其是与交联剂复合的整理剂(如nano PC-1、nanoPC-2和nano PC-3)，由于其与纤维发生了共价键的接枝或交联反应，提高了纤维与整理剂的结合牢度[10]，使得织物的耐洗性有较大幅度提高，洗涤20次后，其抗紫外线能力仍能保持较高值．

2.3织物抗菌性能

由表5可知，经纳米Ti02和光触媒整理剂nano PC、nano PC-1、nano PC-2和nano PC-3处理的织物都具有较好的抗菌性能，并且随着整理剂用量增加，抗菌效果也提高．原因是纳米Ti02发生光触媒反应时，产生了氧化能力极强的活性氧和氢氧自由基，能攻击细菌的外层细胞，穿透细胞膜，破坏细菌的内部结构，并彻底杀灭细菌．[11]但在光触媒整理剂nano PC系列中，具有交联剂复合的光触媒整理剂(如nano PC-1、nano PC-2和nano PC-3)，在相同整理剂用量的情况下．其杭菌效率稍低．

• · 最接地气的六碳防水剂，告诉你为什么！
• · 防水剂在后整中如何正确使用？
• · 油性防水剂在后整中如何使用？
• · 现代“软狎甲”:服装也能“刀枪不入”
• · 新研制的助剂印染物材的应用
• · 防水透湿防紫外线多功能整理涂层织物
• · 牛仔布的手感整理
• · 防起球整理的几种方法
• · 涤纶亲水性后整理的现状
• · 羊绒围巾后整理过程中的质量控制
