微胶囊技术是以天然或合成高分子材料作为囊壁，通过化学法、物理法或物理化学法将活性物质（囊芯药物）进行包裹而形成具有半透性或密封囊膜的一种技术[1]。将此技术应用于防蚊整理，不仅可以保护人体免遭蚊虫叮咬，还能够克服传统驱杀蚊剂的缺点[2]，避免有效成分与人体的直接接触，且有更优异的稳定性和持久性[3]。
本文以2，4甲苯二异氰酸酯（TDI）和聚乙二醇400（PEG400）作为制备聚氨酯壁材的反应单体，高效低毒的防蚊剂DM为芯材，制备了微胶囊悬浮液。研究了防蚊微胶囊的形态、粒径分布及结构，通过二正丁胺法测试防蚊微胶囊整理剂中有无异氰酸酯残留，并采用浸渍法将防蚊微胶囊应用于纯棉针织物，通过防蚊效果以及击倒和致死作用测试，分析了整理后织物的驱杀蚊效果随放置时间和水洗次数增加的变化。
1 实验
1.1 实验材料及仪器
实验材料：18 tex（32s）棉、2.2 tex（20 D）氨纶的棉氨汗布（张家港市佳朋纺织有限公司）；白纹伊蚊（羽化后2～3日龄未吸血的雌性成虫）；防蚊剂DM、2，4甲苯二异氰酸酯、环己酮、聚乙二醇400、乙二胺（EDA）、二丁基二月桂酸锡、乳化剂（自制）、低温黏合剂、分散剂JFC、二正丁胺、溴酚蓝指示剂、N-甲酰二甲胺（DMF）。
实验仪器：YS100尼康显微镜、T25高速剪切乳化机、RW20.n悬臂式搅拌机、LS13320激光粒度测定仪（美国贝克曼库尔特）、NEXUS670傅立叶红外光谱仪。
1.2 实验方法
1.2.1 微胶囊悬浮液的制备
油相配制：取1.39g防蚊剂充分溶解于1.11 g环己酮中，加入2.00 g TDI和5.50 g自制乳化剂，混合均匀，得到油相。
水相配制：取100mL蒸馏水，加入4.60gPEG，混合均匀，得到水相。
乳化：将油相与水相混合，9500 r/min剪切乳化3min，得到均一稳定的白色乳液。
胶囊化：在悬臂式搅拌机的搅拌下，加入0.04g催化剂二丁基二月桂酸锡，于室温反应2h后加入0.35g乙二胺进行交联固化，继续反应1h结束。

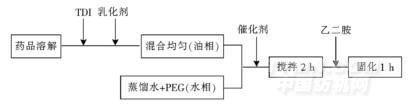

合成路线示意图如图1所示。
.jpg)
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
