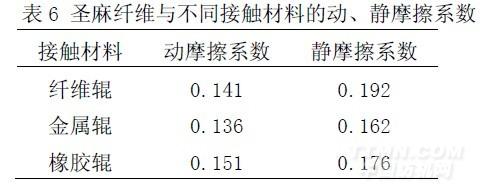

圣麻纤维与不同接触材料的动、静摩擦系数如表6所示。
.jpg)

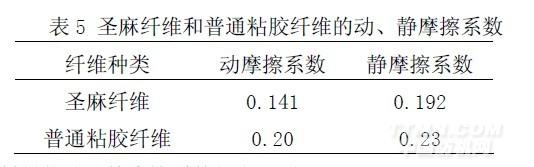

由表5可知，圣麻纤维的动、静摩擦系数均小于普通粘胶纤维。
.jpg)
由表6可知，圣麻纤维与金属辊的动摩擦系数小于纤维之间的动摩擦系数，圣麻纤维与橡胶辊的动摩擦系数大于纤维之间的动摩擦系数，纺织生产过程中可以考虑配置不同材料的导纱件以改善圣麻纤维的摩擦性能。

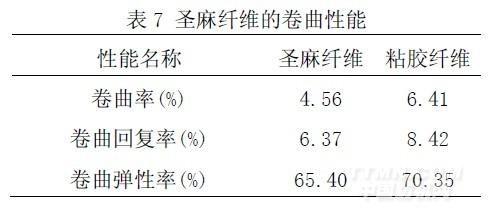

3.4圣麻纤维的卷曲弹性圣麻纤维的卷曲弹性如表7所示。
.jpg)
由表7可以看出，圣麻纤维的卷曲率小于粘胶纤维，卷曲回复率和卷曲弹性率亦小于粘胶纤维，说明圣麻纤维卷曲耐久性和卷曲的恢复能力差于粘胶纤维。
4结语
（1）常温干态下，圣麻纤维的断裂强度小于粘胶纤维，其断裂强度为粘胶纤维的84.4%，断裂伸长率大于粘胶纤维，为粘胶纤维的1.19倍。圣麻纤维湿态下的断裂强度小于干态下的断裂强度，为干态下断裂强度83.9%，其湿态下的断裂强度的下降程度明显小于粘胶纤维，湿态下的断裂伸长率为干态下断裂伸长率的1.29倍，圣麻纤维湿态下的初始模量明显高于干态下的初始模量，是干态下的初始模量的1.43倍。
（2）圣麻纤维在结节、勾接拉伸状态下的断裂强度均小于直接拉伸状态的断裂强度，结节拉伸断裂强度为直接拉伸断裂强度的49.4%，勾接拉伸断裂强度为直接拉伸断裂强度的74.4%，可见结节、勾接拉伸时断裂强度损失明显，结节拉伸时断裂强度损失更加明显；结节和勾接拉伸断裂伸长率均较直接拉伸状态下有所减小，分别为直接拉伸下的62.9%和20.3%，其中，勾接时的断裂伸长率减小更为明显。
（3）圣麻纤维的动、静摩擦系数均小于普通粘胶纤维。圣麻纤维与金属辊的动摩擦系数小于纤维之间的动摩擦系数，圣麻纤维与橡胶辊的动摩擦系数大于纤维之间的动摩擦系数，纺织生产过程中可以考虑配置不同材料的导纱件以改善圣麻纤维的摩擦性能。
（4）圣麻纤维的卷曲率小于粘胶纤维，卷曲回复率和卷曲弹性率亦小于粘胶纤维，说明圣麻纤维卷曲耐久性和卷曲的恢复能力差于粘胶纤维。
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
