染料、助剂自动配送系统介绍

来源：印染在线　发布时间：2012年01月02日

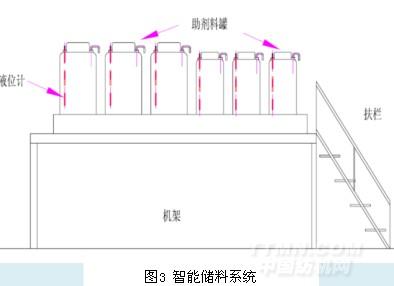

每个储罐均安装有液位计，罐内的染料或助剂液位可通过液位计检测并反馈给化料员，并在液位指示报警装置中指示。储罐采用一吨或二吨的耐腐蚀、耐酸碱塑料桶，对于个别品种的染料或助剂可在桶内安装搅拌装置，如图3所示。

4、PH值在线控制系统

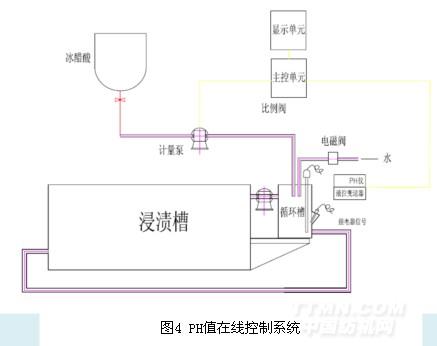

系统可以实现PH值的在线闭环控制，安装有探头自动清洗装置，无需人工干预及维护。对PH值的控制还可通过在线滴定方式实现，如图4所示：

5、碱浓度在线控制系统

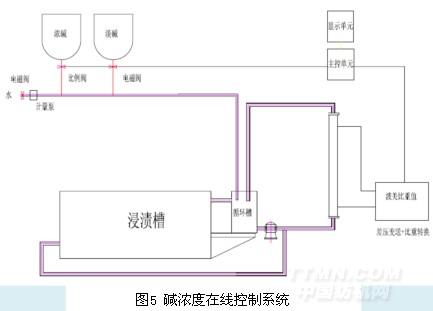

利用比重法间接测量工艺液中较高浓度的碱溶液的浓度值,自动实现在线闭环控制，无需人工干预；对于低浓度的碱溶液则采用自动滴定方式测量并实现闭环控制。间接测量碱浓度的方法性能稳定，维护简单，持久耐用，检测探头不易损坏，为较理想的浓度检测法。如图5所示：

6、水恒温系统

该装置用于控制水温，用蒸汽对冷水加热，将水温控制在工艺温度要求范围内。水箱容量基本配置为1吨，具体可按用户要求作相应改变。水箱内配有温度表，温度传感器，液位计,散热器等，由PLC实现数据的采集与控制。如图6所示。

7、总线式管路系统

系统采用总线式管路设计，即用一条管路实现对各种助剂的配送。所有管路均采用不锈钢材料制成，管道内部经过抛光工艺处理，采用高流速泵输送，管道布置合理，管道内部不易残留各种液体，冲洗容易。同时，分配装置和分流装置采用本公司自行研发的合成分配器和二位三通阀，气控部件采用进口元件。

对于机台较多或助剂用量较大的用户，可考虑多加一路水管，利用流量计计量，实现对助剂和水的同步秤量，提高分配效率。

实现原理：

对于某配方，先利用水管管路加1/3水。加助剂A+冲洗水+加助剂B+冲洗水+……，冲洗水同时为配方组成，加剩余水，完成配送过程。

以上3个步骤都由软件进行严格控制，能按次序、按要求完成对某一配方的自动秤量及输送。清洗时先用定量水冲洗，再用压缩空气吹洗。

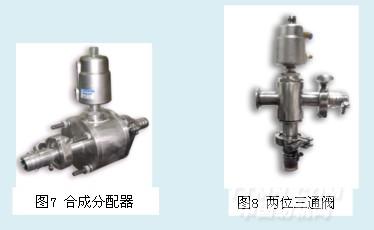

两位三通阀与合成分配器实物如图7、图8所示。
