涤纶织物亲水抗静电剂的应用工艺研究-纺织技术中心

涤纶织物亲水抗静电剂的应用工艺研究

来源：印染在线　发布时间：2012年01月02日

4.3 烘干、培烘温度的不同对织物亲水性能的影响（结果见表3、表4）：

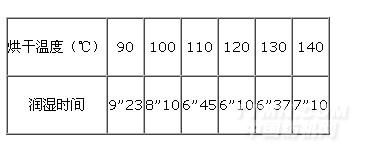

表3 烘干温度的不同对织物亲水性的影响

由表3数据知道，在110~130℃时润湿时间比较好，在110℃以下明显亲水性就差了，而在130℃以上虽然亲水性稍有变差，但是能耗就高了。所以综合考虑，烘干温度应该在110~130℃之间最理想。

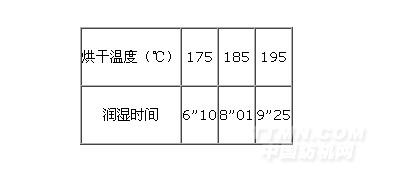

表4 焙烘温度的不同对织物亲水性的影响

由表5可知，织物经抗静电剂整理后，其抗静电性能明显提高。

4 结论

（1）聚酯-聚醚型亲水抗静电剂的最佳应用工艺为：整理剂的用量为40g/L, 工艺为二浸二轧工作液→烘干（120℃X3分钟）→焙烘（175℃X40秒分钟）。

（2）按照试验得出的工艺，经整理剂整理后的涤纶织物的亲水性明显增加，手感明显滑、软，抗静电性能明显提高。

精品推荐
