配制工作液(30％H2O2 20g／L，稳定剂0．5g／L，pH值11)，在98℃恒温水浴锅中放置30arin(加人10mg／LFe3+)。准确移取5mL双氧水漂液，置于100mL锥形瓶中，加人C(1／2H2SO4)=6mol／L硫酸10mL，摇匀，用c(1／5KMnO)=0．1mol／L高锰酸钾标准溶液滴定，当溶液呈现微红色且30S不消失即为终点。记录消耗的高锰酸钾溶液体积，平行滴定3次，取平均值。按式(1)计算双氧水分解率：
双氧水分解率=(Vo—V)/Vo×100％ (1)
式中：Vo——空白样消耗的高锰酸钾体积／mL
V—加人漂液的试样消耗的高锰酸钾体积／mL
1．3布面双氧水分解率的测定
将已称过干重的棉织物浸轧双氧水漂液漂白处理。将处理后的织物置于250mL锥形瓶中，加入100mL去离子水，置于振荡水浴锅中室温振荡约30min；取出织物并尽量挤干织物上的水分，向锥形瓶中加人C(1／2 H2SO4)=6mol／L硫酸10mL，摇匀，用C(1／5KMnO)=0．1mol／L高锰酸钾标准溶液滴定，记录消耗的高锰酸钾溶液体积。按式(2)计算布面双氧水分解率：
布面双氧水分解率=(Vo—V1)/Vo×100％(2)
式中：V0——浸轧漂液后漂白处理前，每克织物消耗的高锰酸钾体积,／mL
V1—漂白处理后，每克织物消耗的高锰酸钾体积,／mL
1．4白度的测定
将试样折叠4层，斜纹面向外，使用Datacolor650型测色配色仪进行测试，每试样测定3次，取平均值。
2结果与讨论
2．1氧漂稳定剂对双氧水分解率的影响

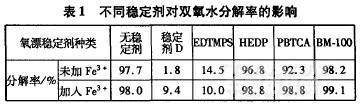

试验选用稳定剂D、EDTMPS、PBTCA、HEDP和BM．100等氧漂稳定剂，分别加入漂液中，于98℃保温30min(加入Fe3+后保温10min)，测双氧水分解率。氧漂稳定剂对双氧水分解率的影响如表l所示。
.jpg)
由表1可知，未加入Fe3+时，稳定剂D和EDTMPS对双氧水均有较好的稳定作用，98℃作用30arin后，双氧水的分解率不到15％；加入Fe3+后，稳定剂D和EDTMPS对双氧水仍有较好的稳定作用。98℃作用10min后，双氧水的分解率只有10％，说明稳定剂D和EDTMPS能有效螯合水中的Fe3+，控制双氧水的分解。其它几种氧漂稳定剂对双氧水的稳定能力较差，双氧水在Fe3+和碱的双重作用下迅速分解，98℃作用10min后，分解率达到98％以上。
<<上一页[1][2][3][4][5]下一页>>
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
