主链嵌段亲水性氨基硅油的合成与应用

在三口烧瓶中加入0．1mol中间体I、0．22molKE一500，在110℃加入催化剂，控温，保温反应，至生成物透明后，再继续保温2h，制得端环氧基聚醚硅油．

1．2．4主链嵌段亲水性氨基硅油

在三口烧瓶中加入0．1tool中间体Ⅱ、0．1mol端氨基聚醚、一定量异丙醇，在8O～86clC进行回流反应，至生成物透明后，再继续保温2h，最后减压脱除异丙醇，得到外观为黄色透明的主链嵌段亲水性氨基硅油（简称改性硅油)．

1-3改性硅油的乳化及应用

硅油的乳化：往烧杯中加入20g改性硅油、2g冰醋酸，开动搅拌，混合均匀，慢慢加入78g去离子水，继续搅拌均匀，得到观为带蓝光半透明、固含量为20％的乳液．

应用：以纯棉布为整理布料，将固含量为20％的改性硅油乳液与水配成1：40的浴液，一浸一轧，轧余率为80％，100℃烘干，180℃焙烘30S．

1．4测试

环氧值：按GB1677—81测试．C==C转化率：利用红外光谱分析技术，测定了反应体系中c==c在1648～1589cm-1处的特征吸收峰面积，以此计算硅氢加成过程中的C==C转化率．柔软度：多人用手触摸评定法，分为1～5级，数值越大越柔软．白度：按GB8425—87测试．亲水性：用标准滴管(25滴／mL)从离织物3cm高度处向水平铺展的织物表面滴1滴水，测定静态情况下织物吸收完l滴水所用的时间．

2结果与讨论

2．1改性硅油的红外光谱

由图1可知，改性硅油中Si一0一Si结构对应的特征吸收峰为1022．34cm-1，1261．14cm-1处为si～CH3与Si—cH2中c—H的弯曲振动吸收峰，801．52om处为si—CH，结构中Si—c的弯曲振动吸收峰，1093．41cm-1是c—O—C结构的特征吸收峰，1410．81、2963．05cm-1是一cH，、一cH中饱和C—H的弯曲振动吸收峰，3362．5cm-1处为羟基，仲氨基中O—H、N—H的弯曲振动吸收峰．

2．2合成改性硅油

2．2．1端含氢硅油(中间体I)分子质量对改性硅油性能的影响

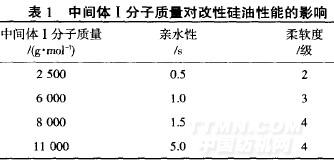

由表l可以看出，随着中间体1分子质量的增加，经改性硅油乳液处理后织物的柔软度提高，亲水性略有降低．所以，为获得理想的柔软度，要优选分子质量为8000的中间体I．

• · 织物抗静电测试的类型和影响因素有那些？
• · 印花生产中的蒸化与水洗
• · 超低甲醛树脂整理剂KS-S931的合成及
• · 吡啶季铵盐对直接和活性染料染色棉织物的抗
• · ＦＯ-2型静电剂合成工艺及应用技术
• · 双苯并唑二苯乙烯类荧光增白剂合成工艺技术
• · 新型双酰胺阳离子乳液型柔软剂的制备及应用
• · 改性酵母菌和甘蔗渣对阳离子染料碱性品红的
• · 聚醚酯改性聚硅氧烷消泡剂的合成与表征
• · 改性涂层材料丙烯酸树脂性能分析及前景
