有机硅微乳液的粒径能影响微乳液的稳定性及其对纤维束的渗透性和在纤维表面的吸附量，因而对织物的柔软整理效果产生一定的影响。图1为用透射电子显微镜观测的放大10万倍的ASO一121氨基硅微乳液(固体质量分数为25，pH值为6．8，氨值为0．5901mmol／g)的TEM照片。选取照片上的20个乳粒作为研究对象，测量其直径并计算其算术平均值，则ASO一121氨基硅微乳液的平均粒径大小为27．5nm。
.jpg)
由表3可见，在pH值为6～7时，ASO一121整理织物的柔软性、白度和吸水性都达到最佳值，因此对于ASO一121氨基硅乳液的使用，宜在pH为6～7范围内使用。这是因为在弱酸条件下氨基硅微乳中的氨基带正电，其结果是首先会使氨基改性有机硅微乳胶粒表面的电荷密度增高，这样乳胶粒在热运动时因同性电荷之间的排斥作用而聚集；其次，浸轧过程中有利于氨基硅油分子在纤维表面的定向吸附，改善硅油分子在纤维上的排列取向，这对氨基硅油最终能表现出良好的整理效果十分有利。
2．7乳液的固体质量分数对ASO一121应用性能的影响

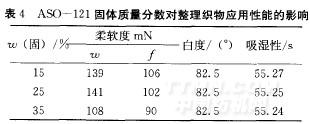

氨基硅乳液的固体质量分数直接与ASo一121硅油在硅乳液中的质量比有关，因此在有机硅分数乳液用量相同的条件下，其固体质量分数可影响ASO一121的整理效果。表4为ASo一121的固体质量分数对整理织物应用性能的影响。
.jpg)
由表4可见，随着ASO一121固体质量分数的增加，柔软效果更好，但是白度值和吸湿性几乎无变化，这是因为固体质量分数越大，乳化过程中所需要的水的量就越少。在整理工艺相同的情况下，即1份一定量的ASo一121氨基硅微乳液，按微乳液／水质量比为1：100的进行稀释，配成整理用工作浴液，固体质量分数大的微乳液里所含的氨基的数目相对较多，因此，随着固体质量分数的增加，柔软效果更好。微量的微乳液氨基数目的变化根本不会影响白度和吸湿性，所以白度值和吸湿性几乎无变化。一般考虑综合应用效果，经常选用25或30固体质量分数的氨基硅乳液。
3结论
聚氧乙烯非离子型表面活性剂(EO4和EO8)复合使用时对AsO一121硅油的乳化效果较好，并且当EO4和EO8按质量比为1：1配成的复合乳化剂乳化效果较佳。复合乳化剂用量为20～309／6，pH值为6～7时微乳液比较稳定。
氨值为0．5901mmol／g的ASO一121，当微乳液固体质量分数为25，pH值为6．8时，ASO一121氨基硅微乳液粒径大小约为27.5 nm。
固体质量分数为25%或30%，pH值为6～ASO一121微乳液整理织物的柔软性、白吸湿性较好。
<<上一页[1][2][3][4]
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
