棉用无醛磷酸酯阻燃剂的制备及应用

2．3．1阻燃剂用量

由图4知，随着阻燃剂用量的增加，阻燃性能提高．但当阻燃剂用量增加到一定程度时，阻燃性能不再提高，且织物的手感较差．同时阻燃剂用量过大，会增加成本．综合考虑，阻燃剂用量以300g／L为宜．

2．3．2交联剂用量

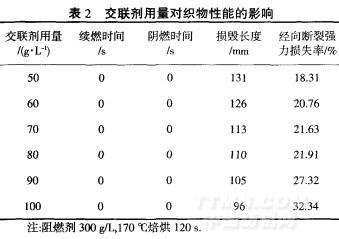

交联剂用量直接影响阻燃剂与织物之间的交联程度，同时对整理织物的强力影响很大．由表2可知，随着交联剂用量的增加，整理织物的损毁长度减小，经向断裂强力损失明显．原因是随着交联剂用量的增加，阻燃剂与纤维之间的交联较充分，织物的阻燃性能随之提高．但交联剂用量增大，整理液的酸性增强，整理后的织物经高温焙烘易发生脆损，导致织物强力明显降低．而且交联剂用量过大，织物的手感明显变差．因此，交联剂BTCA用量选择80g／L．

2．3．3焙烘条件

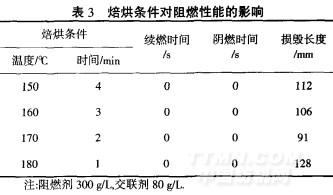

焙烘温度、焙烘时间是影响阻燃整理的重要因素，直接影响阻燃剂与织物的交联．本试验主要以次亚磷酸钠为催化剂，在一定温度和时间下，使阻燃剂与棉织物发生交联，提高织物阻燃性能的稳定性．因此，交联反应必须保证一定的时间和温度，但温度过高，时间过长织物的脆损严重，且织物的手感发硬．由表3损毁长度的结果可以看出，阻燃剂的焙烘条件应选择170℃、2min．

2．3．4pH值

由于棉纤维耐碱不耐酸，在强酸性条件下强力损失严重．由图5可知，随着整理液pH值的增加，阻燃织物的强力呈增强趋势，在pH=6时强力基本无损失(未阻燃织物强力值为603N)．随着pH值的增加，损毁长度先减小后增大，原因是当pH<4时，随着pH值增大织物损伤减小，损毁长度也减小；而pH>4时，pH值的增加不利于交联反应的进行，使阻燃性能降低，损毁长度变大．综合考虑强力和阻燃性能，整理液pH值选择4～5．

2．4最佳整理工艺下的阻燃性能

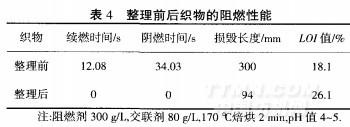

由表4可知，未经整理的棉织物续燃、阴燃时间很长，且完全损毁．经阻燃整理后损毁长度为94mm，续燃和阴燃时间均为0s，远小于阻燃机织物B1级标准(损毁长度≤150mm，续燃和阴燃时间≤5s)．极限氧指数（LOI值）由18．1％增加到26．1％，表明整理织物阻燃性能良好．GB／T5455—1997测试方法规定火焰与织物接触的时间为12s，但实际测试中发现：火焰与织物．接触6S时，织物上火焰逐渐熄灭，不再燃烧．主要是因为含磷阻燃剂在火焰中生成的磷酸层不挥发，隔绝了空气；同时产生的聚偏磷酸有强烈的脱水作用，使有机物炭化，生成的炭化膜也起到了隔绝空气的作用捕获活性大的HO·，阻止火焰的蔓延)，从而使织物具有优良的阻燃性能．

• · 织物抗静电测试的类型和影响因素有那些？
• · 印花生产中的蒸化与水洗
• · 超低甲醛树脂整理剂KS-S931的合成及
• · 吡啶季铵盐对直接和活性染料染色棉织物的抗
• · ＦＯ-2型静电剂合成工艺及应用技术
• · 双苯并唑二苯乙烯类荧光增白剂合成工艺技术
• · 新型双酰胺阳离子乳液型柔软剂的制备及应用
• · 改性酵母菌和甘蔗渣对阳离子染料碱性品红的
• · 聚醚酯改性聚硅氧烷消泡剂的合成与表征
• · 改性涂层材料丙烯酸树脂性能分析及前景
