棉导电织物的复合功能整理

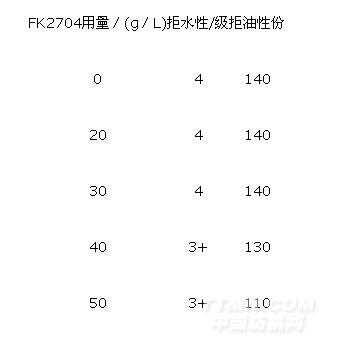

表2  FK2704用量对织物拒水拒油性能的影响

由表2可知，当FK2704用量超过30g／L后，织物拒水拒油性能有所下降，且拒油性能下降更快。当FK2704用量为30g／L时，经纬向撕裂强度损失率分别为12.7%和4.5%，可满足要求。2 4阻燃及拒水拒油功能整理的耐久性

表3为阻燃及拒水拒油功能整理织物的耐久性。

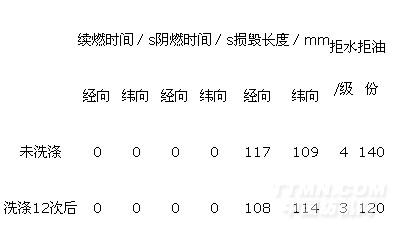

表3  织物水洗前后阻燃和拒水拒油性能变化

由表3可知，洗涤前后织物阻燃性能基本没有改变，拒水和拒油性能略有下降，说明使用的阻燃剂和拒水拒油剂具有较好的耐久性。

2.5阻燃/拒水拒油同浴整理

为简化生产工艺，节约能源，尝试以阻燃剂、拒水拒油剂同浴工艺对纯棉织物进行整理。结果表明，织物的拒水性可达4级，拒油性达120分，阻燃性能达到国标B1级标准（损毁长度[150mm]。织物洗涤12次后，拒水拒油性能明显下降，拒水2级，拒油90分。这可能是由于阻燃剂的加入影响了高温焙烘时拒水拒油剂的交联，导致拒水拒油剂的整理牢度大幅下降，耐洗性能下降。因此，阻燃拒水拒油同浴整理工艺在实际生产中并不适宜。

3  结论

采用棉用耐久阻燃剂FK2103 300 g//L，FK2062交联树脂50 g/L，磷酸15 g/L和强力保护剂FK2074 30g／L，对纯棉导电织物进行阻燃整理，经水洗后再采用拒水拒油剂FK2UFC02 60g/L进行拒水拒油整理。整理后织物的垂直燃烧损毁长度为110mm无阴燃和续燃，达到国标B1级标准：拒水达4级，拒油达140分。电荷密度法测试其电荷密度为6.2 LC/m2：满足GB 12014）1989中规定的带电电荷量<0.6LC／件的要求。整理织物经12次洗涤后，阻燃和抗静电性能基本不变，拒水和拒油性能略有下降，但拒水仍可达4级，拒油120分。

• · 最接地气的六碳防水剂，告诉你为什么！
• · 防水剂在后整中如何正确使用？
• · 油性防水剂在后整中如何使用？
• · 现代“软狎甲”:服装也能“刀枪不入”
• · 新研制的助剂印染物材的应用
• · 防水透湿防紫外线多功能整理涂层织物
• · 牛仔布的手感整理
• · 防起球整理的几种方法
• · 涤纶亲水性后整理的现状
• · 羊绒围巾后整理过程中的质量控制
