摘 要：为提高合纤织物抗静电性选择抗静电剂TF-480分别对染色涤纶和锦纶织物进行整理，探讨整理剂用量、焙烘温度、时间、交联剂的加入及其用量对抗静电性能效果的影响，优化整理工艺。通过测量静电电压峰值和半衰期，分析织物抗静电性能；检测经20次洗涤后织物抗静电性能的耐久性；测定整理前后及水洗前后织物的K/S值，观察色变情况。结果表明：抗静电剂TF-480质量浓度为30～40g／L，焙烘温度为170～180℃，时间为30～40s时，抗静电整理效果较好；尤其是整理的涤纶织物，经多次洗涤后抗静电性能保持良好，色泽变化小，在整理锦纶织物中加入交联剂可提高抗静电性能。
关键词：涤纶织物；锦纶织物；抗静电性；整理；工艺参数
涤纶和锦纶织物是常用的服装面料之一，但因其吸湿性差，易起球，易产生静电，给加工和应用带来很多麻烦[1]，影响了它们的服用性能，降低了织物品质。为此，人们对合纤织物的抗静电性能进行了大量的研究[2-9]。目前，国内外的相关研究主要集中在3个方面[10]：一是在纤维表面涂覆表面活性剂类抗静电剂，此法是目前生产中常用的主要方法；二是在形成纤维的基体聚合物中加入表面活性剂类抗静电剂或高分子永久型抗静电剂，再熔融纺丝，得到抗静电纤维三是利用炭黑、金属或金属氧化物与基体聚合物形成抗静电纤维。
本文选用的抗静电剂TF-480是聚酯聚醚类聚合物，分子结构中的对苯二甲酸乙二醇链段与涤纶大分子结构相似，在高温下，可进入聚酯的微软化纤维表面而与聚酯大分子产生共结晶，固着在涤纶上获得耐久性：同时，其分子结构中含有聚醚链部分，
具有吸湿性，可提高织物的含湿量，增加导电性，加快静电荷的逸散速度，赋予织物一定的抗静电能力，同时使织物具有易去污性能[11]。本文采用该整理剂对涤纶、锦纶织物进行整理，优化加工工艺，以提高织物的抗静电性能。
1 实验部分
1.1材料与仪器
染色春亚纺（涤纶）和染色塔丝绒（锦纶）（吴江盛虹印染公司提供），抗静电剂TF-480，三聚氰胺，MgCl2，纯碱，洗衣粉（市售）。
15L-400气压式轧车，LD360小定型烘干机（上海朗高纺织设备厂），YG（L）342D织物静电测试仪（山东纺织研究所），UITRASCAN XE型测色仪，家用洗衣机。
1.2 实验工艺
1.2.1 工艺流程
一浸一轧（轧液率80%）→预烘（90～95℃×1min）→焙烘→皂洗→水洗→烘干→抗静电织物。
1.2.2 皂洗条件
洗衣粉2 g／L，纯碱2 g/L，40℃，5 min，浴比1：30，然后在清水中漂洗3次。为检测整理织物抗静电的耐久性，以上操作重复20次，烘干后得到抗静电织物。
1.2.3 织物抗静电性测试
温度（20±2）℃，相对湿度（35±2）％，平衡3h，测试静电电压和半衰期。
1.2.4织物K/S值测试
采用D65光源和10°视场，测试织物K／S值。
2结果与讨论
2.1 未经抗静电剂整理织物的性能
未经抗静电剂整理织物的静电性能和K/S值测试结果见表1。

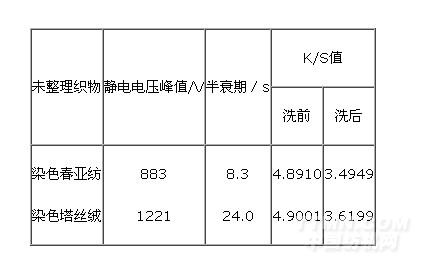

表1 未整理织物的静电性能和K/S值
.jpg)
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
