芳砜纶厨师服的拒水拒油整理-纺织技术中心

芳砜纶厨师服的拒水拒油整理

来源：印染在线　发布时间：2012年01月02日

由图1可见，拒水拒油整理织物的透气性能普遍降低。1，5，6和9号试样，其透气性能比较接近；2，3，4，7和8号试样，其透气性能略低于前一组试样。总体上，拒水拒油整理对织物的透气性能影响不大，均保持在130mm/s以上。

2.4耐洗性能测试结果分析

按照1. 2. 6节耐洗性能测试要求，对整理后织物进行5次水洗后性能测试，结果见表9。

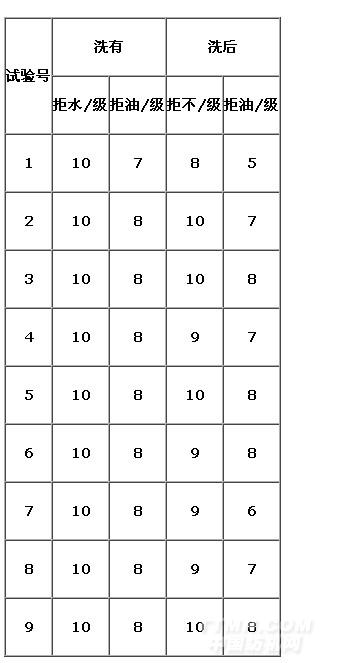

表9耐水洗性能测试

从表9可见，经过5次标准水洗后，拒水等级除1号试样外，其余均在9～10级；拒油等级除1号和7号试样，其余均在7～8级，可满足厨师服的要求。

综上所述，根据正交试验分析结果（表4），通过5次标准洗涤后的拒水拒油性能，得出拒水拒油整理优化工艺为：整理剂用量40 g/L，焙烘温度190℃，焙烘时间5min。

3结论

（1）通过拒水拒油整理，可使芳砜纶织物获得优异的拒水拒油等级，拒水等级均可达10级，最高拒油等级达8级；标准水洗5次后，试样拒水等级基本在9～10级，拒油等级大多在7～8级，均能满足厨师服的要求。但是，由于各种因素的限制，自制拒油体系中厨房用油的选择有待完善。

（2）织物经过拒水拒油处理，风格有一定改变，如柔软感、弯曲变形回复能力、拉伸弹性有所下降：织物的压缩弹性，尺寸稳定性和蓬松感提高，织物抵抗剪切变形、回复能力增强。

（3）整理后织物的透气率稍有降低，但都保持在130mm/s以上，对厨师服的穿着舒适性能影响较小。

（4）芳砜纶厨师服面料的拒水拒油整理较佳工艺条件是：整理剂用量40 g/L，焙烘温度190℃，焙烘时间5min。
