腈氯纶/棉混纺织物的超级拒水拒油整理

焙烘时间对整理效果的影响见表4。

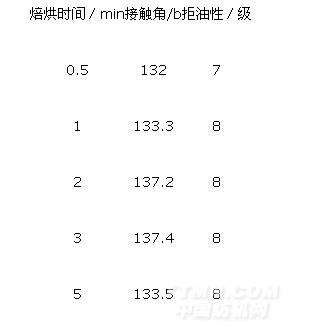

表4  焙烘时间对拒水拒油性能的影响

从表4可看出，焙烘时间过短，拒水拒油整理效果不佳，这是因为有机氟在较短的时间内不能完全自聚或成膜，只有当焙烘时间充分才能达到理想的整理效果。焙烘时间选3min。

综上所述，拒水拒油整理剂Oleophobol对腈氯纶/棉混纺织物整理的最优工艺条件为：Oleophobol 60g/L，交联剂20 g/L，渗透剂FC 1 g/L，100e预烘3min 150e焙烘3min。

2.6整理前后织物的接触角比较

未经拒水拒油整理的织物，液滴接触织物表面瞬间的接触角情况见图2（a），之后在短时间（约5 s）内润湿织物表面并迅速铺展开来[图2（b）]；而经Oleo2 phobol最优工艺整理后的接触角为137.4b[图2（c）]。

2.7整理后织物的性能测试

织物经最优工艺整理后阻燃性能和强力见表5。

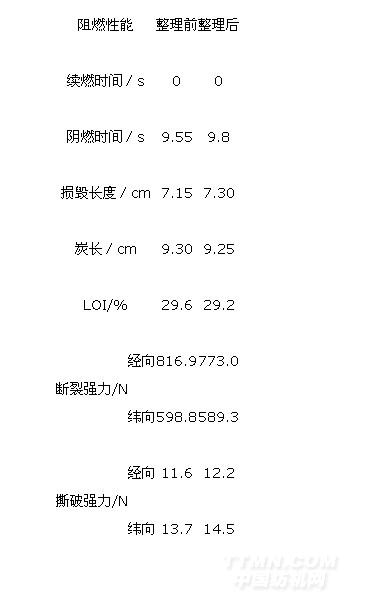

表5  整理前后织物阻燃性能和强力的变化

从表5可以看出，用Oleophobol整理剂对腈氯纶/棉混纺织物进行拒水拒油整理后，除续燃时间外，织物其它阻燃性稍有变化，阴燃时间延长0.25 s损毁长度增加0.15 cm，炭长和LOI值略有降低，但仍能满足阻燃纺织品的服用要求。此外，整理后织物的断裂强力下降不大，而撕破强力略有提高，说明Oleophobol整理剂对腈氯纶/棉混纺织物的损伤较小。

3  结语

（1）通过对腈氯纶/棉混纺织物的热重曲线分析，发现该纤维的耐高温性能不够理想，温度达250e左右时会发生较明显失重，故整理温度不宜超过200e。

（2）腈氯纶/棉混纺织物Oleophobol整理的优化工艺条件为：Oleophobol整理剂60 g儿交联剂20g/L，渗透剂.IFC 1g/l 100e预烘3mh＼150e焙烘3min。整理后，织物的接触角为137 4h拒油等级可达8级。

（3）经最优工艺整理的腈氯纶/棉混纺织物，各项性能指标和强力变化都不大，说明整理剂Oleophobol基本不影响该混纺织物自身性能。

• · 最接地气的六碳防水剂，告诉你为什么！
• · 防水剂在后整中如何正确使用？
• · 油性防水剂在后整中如何使用？
• · 现代“软狎甲”:服装也能“刀枪不入”
• · 新研制的助剂印染物材的应用
• · 防水透湿防紫外线多功能整理涂层织物
• · 牛仔布的手感整理
• · 防起球整理的几种方法
• · 涤纶亲水性后整理的现状
• · 羊绒围巾后整理过程中的质量控制
