摘 要：采用Oleophobol机氟拒水拒油整理剂对腈氯纶/棉混纺织物进行整理，优化后的工艺条件为：Oleophobol整理剂60 g/L，交联剂20 g/L，渗透剂JFC 1g/L，100e预烘3min，150e焙烘3min，整理后织物获得良好的拒水拒油性能，接触角为137.4b，拒油等级可达8级，且自身的阻燃性能和强力变化较小。
关键词：防水整理；防油整理；混纺织物；聚丙烯腈纤维；聚氯乙烯纤维；棉纤维
0前言
腈氯纶是丙烯腈（AN）和氯乙烯或偏氯乙烯 （VDC）经聚合和纺丝工艺制成的短纤维。它是一种热塑性纤维，软化范围比腈纶（熔化点在220 e以上）低[1]，耐高温特性不够理想。但该纤维分子取向度较高，耐磨性能优异。由于纤维中含有大量氯元素，因此，有一定的阻燃效果，极限氧指数可达26～34[223]。
试验采用Oleophobol有机氟整理剂对腈氯纶/棉混纺织物进行拒水拒油整理，探讨整理剂和交联剂用量以及焙烘条件对整理效果的影响，优化了整理工艺。整理后织物具有理想的拒水拒油性能，且极少影响阻燃性能和强力，满足服用要求。
1 试验部分
1. 1材料和仪器
织物 14.8 tex/14.8 tex 325根/10cm@225根/ 10 cm腈氯纶/棉（80/20）混纺织物。
试剂 拒水拒油整理剂Obophobol，交联剂（亨斯迈公司），润湿剂JFC（天津市化学试剂三厂）。
仪器 NM2450均匀轧车，EK25E焙烘机（日本大荣科学精器制作所），JYSP2180型接触角测定仪（北京金盛鑫检测仪器有限公司），YG0654/PC型电子织物强力机（山东莱州市电子仪器有限公司），CZF23型水平垂直燃烧测定仪（南京市江宁区分析仪器厂），HC22型氧指数测定仪（南京市江宁区分析仪器厂），STA409PC综合热分析仪（德国耐驰公司）。
1.2拒水拒油整理工艺
工艺流程 浸轧整理液（二浸二轧，轧余率70%）y预烘（100e@3min）y焙烘（150e@min）
整理液处方/（g/L）
拒水拒油整理剂 60
交联剂 20
渗透剂JFC 1
1.3试验方法
1.3.1 热重分析
采用STA 409PC综合热分析仪进行纤维的热重分析（TG），加热速率为10 e/min,测温范围为25～1 000e，静态空气气氛40mL/min，参比物A2A12O3。
1.3.2接触角测试
用微量注射器量取0.05mL蒸馏水（表面张力为72.8mN/m）作为接触角测试液体，滴在织物表面，用JYSP2180型接触角测定仪测定。
1.3.3拒油效果测试[4]
按照AATCC 118）20025拒油性：抗碳氢化合物试验6标准，采用8种表面张力依次降低的烃类液体同系物滴在织物表面，静置30 s后，观察织物的润湿情况以在30s内不润湿织物的液滴最高等级作为该织物的拒油度。
1.3.4阻燃性测试[5]
方法一 按照GB/T 5455）19975纺织品燃烧性能试验垂直法6，将试样沿经向剪成一定尺寸，在CZF2 3型水平垂直燃烧测定仪上进行测试。将待测样置于规定的燃烧器下点燃，测量规定点燃时间后试样的续燃、阴燃时间、损毁长度及炭长，测试3次，取平均值。
方法二 按照GB/T 5454）19975纺织品燃烧性能试验氧指数法6，将试样沿经向剪成一定尺寸，在HC22型氧指数测定仪上进行测试。将待测样置于燃烧筒中的试样夹上，罩上玻璃罩，调节氧气和氮气比例，用特定的点火器点燃试样，使试样燃烧至损毁长度为40mm时自熄，此时的氧气百分含量即为该试样的极限氧指数（LOI）值。
1.3.5 强力测试
按照GB/T 3923.1）19975纺织品织物拉伸性能第1部分：断裂强力和断裂伸长率的测定条样法6测定。
2结果与讨论
2.1 热重分析
腈氯纶/棉混纺织物的受热性能见图1。
.jpg)
图1腈氯纶/棉混纺织物的TG曲线
由图1看出，TG曲线有两段失重明显。经分析，第一段失重主要是由于纤维中水分和低分子挥发物受热挥发：第二段失重最为剧烈（250e左右），迅速放出NH3、HCN，且偏氯乙烯分解出HCl气体：第三段先增加后又趋缓，这是因为在此段聚丙烯腈分子结构发生部分环化，侧基减少，从而减少了失去小基团的可能性。随着温度的进一步升高（360e以上），聚丙烯腈分子发生断链及氧化反应，在这一段有HCN、CO2、CO等气体放出。由此可知，为了保证腈氯纶/棉混纺织物的性能，在整理加工时温度不宜太高，一般应低于200e。
2.2 Oleophobol用量对拒水拒油效果的影响
设定Oleqohobol用量分别为30，40，50，60，70g/L，整理后织物的拒水拒油性能见表1。

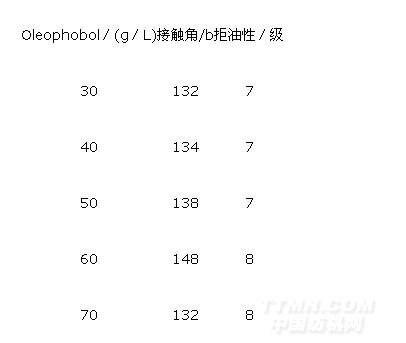

表1 Oleophobol用量对拒水拒油性能的影响
.jpg)
从表1可以看出，Oleophobol用量在30～60 g/L时，织物拒水效果随着整理剂用量增加而提高；当用量超过60g/L拒水效果不再改善，此时拒油效果已达到8级。所以，整理剂用量以60g/L为宜。
2.3 交联剂用量对拒水拒油效果的影响
交联剂用量对拒水拒油效果的影响见表2。
表2 交联剂用量对拒水拒油性能的影响
.jpg)
由表2可以看出，交联剂用量对整理效果的影响较小，原因在于交联剂的作用是改善整理后织物的耐久性。综合考虑接触角和拒油性能，交联剂用量选20 g/L。
2.4焙烘温度对拒水拒油效果的影响
焙烘温度对整理效果的影响见表3。

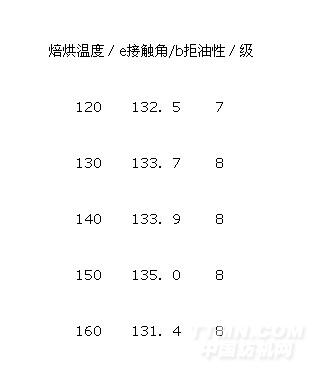

表3 焙烘温度对拒水拒油性能的影响
.jpg)
从表3可以看出，焙烘温度为120～150e，接触角随温度的升高略有增大，超过150e后开始下降；而在130e时拒油性即可达到8级。焙烘温度150e时整理效果最好。
2.5 焙烘时间对拒水拒油效果的影响
[1][2]下一页>>
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
