丝素整理剂在真丝织物抗皱整理中的应用

TS=TS后／TS前×100％(1)

式中：TS一断强保留率；

TS前一试样整理前的断裂强力；

TS后一试样整理后的断裂强力。

分别称取处理前后的真丝织物干质量G1、G2，并计算增重率：

增重率=(G2一G1)／G11×100％(2)

2结果与讨论

2．1柠檬酸用量的确定(单因素)

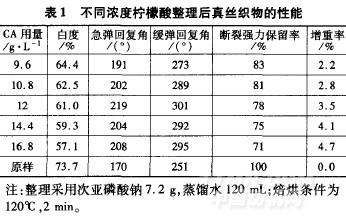

表1显示了不同浓度柠檬酸整理后真丝织物的白度、折皱回复角、断裂强力保留率和增重率的变化，织物的白度随柠檬酸用量的增加明显减小，这是由于高温焙烘使柠檬酸分子中的羟基与邻位碳原子上的氢共同脱去一分子水，而生成含有不饱和键的乌头酸以及水等，乌头酸本身呈黄色，导致织物泛黄，白度降低。表1数据显示，随着CA用量的增加，真丝织物断裂强力不断降低，这主要是因为整理剂CA和纤维分子产生的共价交联使纤维受外力作用后均匀分配外应力的能力下降，造成应力集中，大分子链更易断裂，真丝织物经CA整理后，抗皱性提高，但强力有所下降。织物随CA用量增加其质量不断增加，增重率可改善真丝织物的厚实性、防皱性和挺括性。

从表1数据发现，当柠檬酸用量超过l2g／L后，织物的折皱回复角有所减小，而白度随柠檬酸用量的增大明显减小，断裂强力随柠檬酸用量的增大而减小。综合考虑整理后真丝织物的抗皱性、强力及白度值，柠檬酸浓度选择12g／L可以兼顾各方面的性能要求。

2．2正交试验

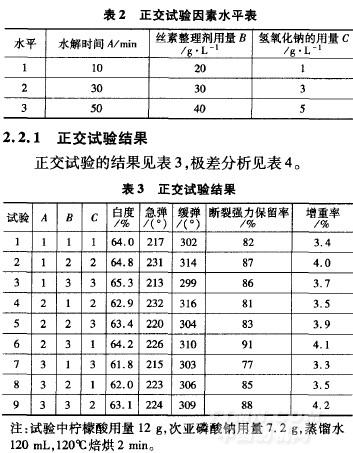

选择丝素水解时间、丝素整理剂用量、氢氧化钠的用量设计(3)正交表进行试验。整理后的试样分别进行白度、急弹回复角、缓弹回复角、断裂强力、增重率的测试(见表2)。

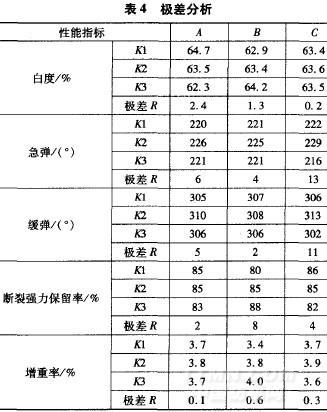

从表4看出，影响白度性能的因素顺序是：水解时间>丝素整理剂用量>氢氧化钠用量，最佳组合水平为A1B3C2，即水解时间10min、丝素整理剂用量40g／L、氢氧化钠用量3g/ L；影响急弹回复率性能的因素顺序是：氢氧化钠用量>水解时间>丝素用量，最佳组合水平为，即水解时间30min，丝素整理剂用量30g／L，氢氧化钠用量3g／L；影响缓弹回复率性能的因素顺序是：氢氧化钠用量>水解时间>丝素用量，最佳组合水平为A2B2C2，即水解时间30min，丝素整理剂用量30g／L，氢氧化钠用量3g／L；影响断裂强力性能的因素顺序是：丝素用量>氢氧化钠用量>水解时间，最佳组合水平为A1B3C1，即水解时间lOmin，丝素整理剂用量40g／L，氢氧化钠用量1g／L；影响增重率性能的因素顺序是：丝素用量>水解时间>氢氧化钠用量，最佳组合水平为：A2B3C2，即水解时间30min，丝素用量40 L，氢氧化钠用量3g／L。可见，影响5个指标的因素顺序和最优方案不同，需采用综合平衡方法。

• · 最接地气的六碳防水剂，告诉你为什么！
• · 防水剂在后整中如何正确使用？
• · 油性防水剂在后整中如何使用？
• · 现代“软狎甲”:服装也能“刀枪不入”
• · 新研制的助剂印染物材的应用
• · 防水透湿防紫外线多功能整理涂层织物
• · 牛仔布的手感整理
• · 防起球整理的几种方法
• · 涤纶亲水性后整理的现状
• · 羊绒围巾后整理过程中的质量控制
