2．2激发时间对涂层发光性能的影响
取发光材料添加量为35％和40％的试样，分别激发15min和20min，研究激发时间对涂层发光性能的影响，结果见图1。
.jpg)
由图1可知，同一涂层激发20min的余辉初始亮度比激发15min的大。这也证实了以上结论：当有足够的光能激发，稀土发光材料添加量为35％和40％的涂层织物，被激发的电子有足够的能量维持其激发状态，并且储存到缺陷能级中的速度较快且效率较高，所以余辉初始亮度比较大，余辉时间也较长，涂层发光性能更佳。
随着余辉时间的延长，激发态向基态跃迁的电子越来越少，释放的能量越来越少，亮度逐渐下降。
2．3水洗对涂层发光性能的影响
取5块发光材料含量为10％一30％的涂层织物，分别进行皂洗、水洗、烘干。再将样品置于黑暗处10h以上，测试涂层的余辉性能。激发时间15min。

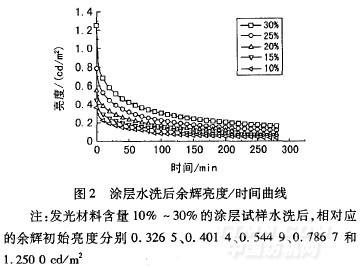

.jpg)
比较图2和表1可发现，水洗前后织物余辉初始亮度变化小，且发光材料水洗牢度的影响也小，说明涂层的耐水洗性能较好。这是由于使用的发光材料是经过包覆处理的，所以耐水解能力较强，水洗不会改变发光材料的晶体结构，对涂层发光性能影响较小。
2.4摩擦对涂层发光性能的影响
取5快发光材料含量为10%~30%的涂层织物进行干摩擦牢度测试。将一方形摩擦小白布紧贴摩擦头上面，小白布的经向平行于摩擦方向，用一特殊的金属套环套住小白布（注意金属套环套位置不用刻太低，以防拖动测试小样)。将摩擦测试头置于试样上，启动电动摩擦测试仪，摩擦l0个来回。为保证样品余辉衰减完毕，将样品放在黑暗处10h以上测试涂层的余辉性能，结果见图3。

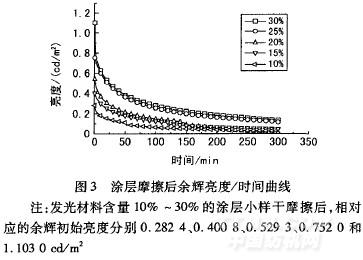

.jpg)
从图3可以发现，织物经摩擦后余辉亮度变化趋势与水洗后相似，但差于水洗。这是因为涂层经过干摩擦处理后，发光材料会不同程度地从织物上脱落，因而其发光性能较差。
3结论
(1)夜光涂层余辉初始发光亮度随发光材料添加量的增加而增大，但增加到一定程度，在相同的激发条件下，亮度趋于平缓。
(2)涂层在相同激发照度、不同激发时间条件下，激发时间长的涂层余辉初始亮度大，因为激发时间长所提供的光能较多，激发的电子能维持其激发状态，且储存到缺陷能级的速率和效率较高。
<<上一页[1][2]
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
