棉盖涤针织物的水性聚氨酯吸湿快干整理-纺织技术中心

打印
字号
- 大
- 中
- 小
收藏

棉盖涤针织物的水性聚氨酯吸湿快干整理

来源：印染在线　发布时间：2011年12月30日

散湿率：(m2—m0)/( m1—m0) (1)

(5)透湿性

采用YG601型电脑式织物透湿仪，按GB／T 12704-1991《织物透湿量测定方法透湿杯法》测试织物的透湿性能，按式(2)计算透湿量(WVT)：

WVT =(24×△m)/(S×t)(2)

式中：WVT—每平方米每天的透湿量／(g／m2·d)

△m 一试样前后质量之差／g

t——测试时间／h

|s——试样的试验面积

(6)回复角

参照GB／T3819-1997(纺织品织物折痕回复性的测定：回复角法》测定。

2结果与讨论

2．1整理剂的溶解性能及稳定性

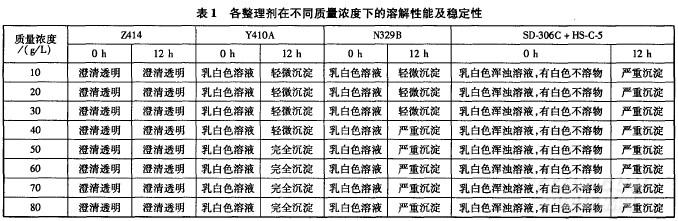

配制不同质量浓度的水性聚氨酯溶液，并静置12h，观察各整理剂的溶解情况及稳定性能，结果见表1。

从表1可知，各整理剂的稳定性依次为Z414>Y410A>N329B>SD一306C+HS—C-5。SD-306C与弱阳离子性的亲水硅油HS—C-5复配，体系很不稳定。因此，选择Z414、Y410A、N329B进一步探讨其吸湿快干性能。

2．2亲水性

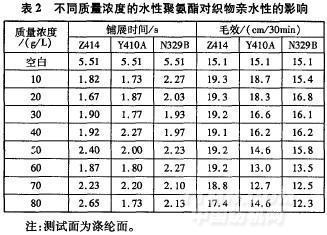

配制不同质量浓度的水性聚氨酯工作液，对棉盖涤针织物进行整理，测试整理后织物的毛细效应和润湿性能，结果见表2。

从表2可知，织物经整理后，涤纶面的液滴铺展速度明显提高，毛效也得到了提高，说明水性聚氨酯对涤纶具有亲水作用。但是整理剂质量浓度太高，如高于50g／L后，液滴铺展时间延长，毛效也有所下降。这可能是因为水性聚氨酯是由共晶链段(或称硬段)和亲水链段(或称软段)相间排列的线性高分子，在高温条件下，可与涤纶纤维分子发生共晶结合(形成坚牢的锚点)。而亲水链段(聚醚链段部分)则暴露在涤纶纤维表面形成亲水性。对棉纤维而言，亲水链段与纤维发生结合，共晶链段则暴露在纤维表面，具有疏水作用。当整理剂浓度较低时，对棉纤维的亲水性影响不显著，毛效显著提高；而提高浓度，虽然能提高涤纶纤维的亲水性，但对棉纤维的疏水作用更大一些，使织物的毛效下降。

由表2还可知，在相同整理剂质量浓度下，三种整理剂的吸湿性依次为Z414>Y410A>N329B。
