耐久性亲水抗静电整理剂PEE的合成及应用

2．3整理工艺因素对织物亲水性能的影响

2．3．1PEE质量浓度对整理涤纶织物亲水性的影响

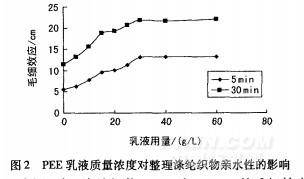

选取不同质量浓度的PEE乳液，采用浸轧法处理涤纶织物，焙烘温度150℃，焙烘时间60S，测定处理涤纶织物的毛细效应，结果如图2。

由图2知，涤纶织物5min和30min的毛细效应随着PEE乳液质量浓度的增加而显著增大，但当质量浓度达到30g／L，处理涤纶织物毛效增幅减缓。这是因为整理剂在涤纶表面吸附且与涤纶共混结晶，随着用量增大，涤纶织物亲水性提高。当PEE用量达到一定值后，涤纶织物吸附达到饱和，继续增加用量，织物的毛效变化不大。

2．3．2焙烘温度对整理涤纶织物亲水性的影响

取PEE乳液质量浓度30g／L时，焙烘时间60S，耐久往亲水抗静电整理削PEE的合成及应用以不同焙烘温度对涤纶织物亲水整理。结果见图3。PEE乳液整理涤纶织物，结果见表3。

由图3可见，焙烘温度低于150cI=时，处理涤纶织物毛效随温度的增加而提高。随着焙烘温度的上升，PEE熔融流平，与涤纶织物表面共熔结晶完整性好，从而表现出良好的亲水性；当焙烘温度超过150℃并继续提高时，因为PEE分子中亲水性链段聚醚结构很容易氧化，其氧化后生成过氧化物并分解成自由基进一步加速氧化，导致聚醚结构破坏，使亲水性有所下降。

2．3．3焙烘时间对整理涤纶织物亲水性的影响

在PEE乳液质量浓度30g／L，焙烘温度150℃条件下，采用不同焙烘时间对涤纶进行亲水整理处理。

由表1可见，PEE在涤纶织物表面流平、渗透，再共熔结晶，需要一定时间。随着焙烘时间延长，涤纶织物毛效提高，亲水性变好，90s时，处理涤纶织物毛效最高；继续延长处理时间，由于整理剂分子中聚醚链段高温条件下发生热分解，整理剂变性，处理涤纶织物的亲水性有所减弱。

2．4整理涤纶织物亲水性的耐洗性

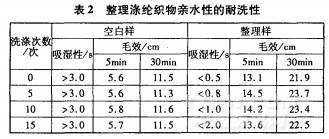

按PEE乳液质量浓度3Og／L、焙烘温度150℃、焙烘时间90s整理涤纶织物，按1．5．3节洗涤方法进行耐洗性试验，结果见表2。

从表2看出，经过l5次洗涤，处理涤纶织物仍表现较好的亲水性，表明整理剂具有较好的耐洗性。

• · 最接地气的六碳防水剂，告诉你为什么！
• · 防水剂在后整中如何正确使用？
• · 油性防水剂在后整中如何使用？
• · 现代“软狎甲”:服装也能“刀枪不入”
• · 新研制的助剂印染物材的应用
• · 防水透湿防紫外线多功能整理涂层织物
• · 牛仔布的手感整理
• · 防起球整理的几种方法
• · 涤纶亲水性后整理的现状
• · 羊绒围巾后整理过程中的质量控制
