四、FA326 并条机的匀整原理

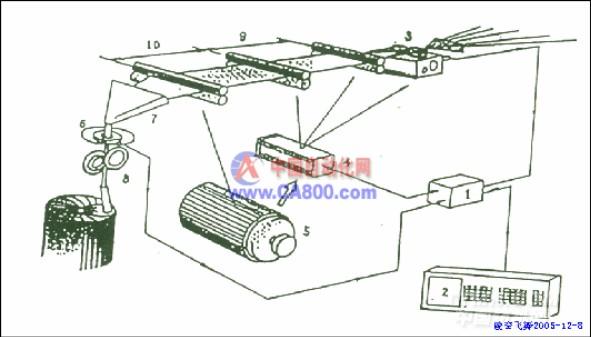

1、原理示意图：
.jpg)
1——USG(BYD)输入输出模块；
2——机载计算机；
3——凹凸罗拉检测部件(T＆G检测部件)；
4——伺服电机及差速箱；
5——主电机；
6——FP(AP)监测传感器；
7——集束器；
8——紧压罗拉(压辊)；
9——预牵伸(后区牵伸)；
10——主牵伸(主区牵伸)；
2、匀整原理：
该自调匀整系统是开环控制系统，图中喂人纱条的粗细由凹凸罗拉3检测，纱条粗细的变化通过高精度的位移传感器将位移变化量转变为电信号，输入模块1，在计算机中与标准值(设定值)比较，然后计算出差值，并存储下来，当被检测的纱条到达变速点时，模块1发出信号，使伺服电机5的转速发生变化，从而改变二罗拉的转速，进而改变主牵伸区10的牵伸倍数，修正喂入纱条的偏差，使输出纱条达到均匀的目的。
该机匀整的范围为土25%。
3 纱条匀整机理方程式：
设W1——输出条实际重量
W2——输出条理论重量(输出定量)
Q1——实际总牵伸倍数
Q2——理论总牵伸倍数
△G——喂入实际总重量与理论总重量的差值
G0——喂入额定总重量
根据牵伸原理可列方程：
W1＝(G0十△G)／Q1
W2=G0／Q2
W1=W2 (匀整后的结果应该满足此方程式)
得Q1＝Q2(1十△G／G0)
由上可以看出：
(1)、当△G>0时，即喂入实际总重量大于理论重量时，实际总牵伸倍数Q1大于理论总牵伸倍数Q2。
(2)、当△G<0时，即喂人实际总重量小于理论重量时，实际总牵伸倍数Q1小于理论总牵伸倍数Q2。
(3)、当△G=0时，即喂入实际总重量等于理论重量时，实际总牵伸倍数Q1等于理论总牵伸倍数Q2。
总之，牵伸倍数的增大与减小是通过凹凸罗拉检测△G的大小，从而使伺服电机产生正反转以达到改变二罗拉转速来实现的。即通过改变主牵伸区的牵伸倍数来改变总牵伸倍数，最终达到匀整的目的，使W1=W2。如果，通过改变后区牵伸倍数来达到改变总牵伸倍数的目的，那么，这种变化将对纱条条干CV%值造成频繁的波动，使条干不稳定，FA326型并条机的USG系统和BYD系统均有效地克服了这种可能性。
