2结果与讨论
2．1导电母粒及导电粉对纤维导电性的影响

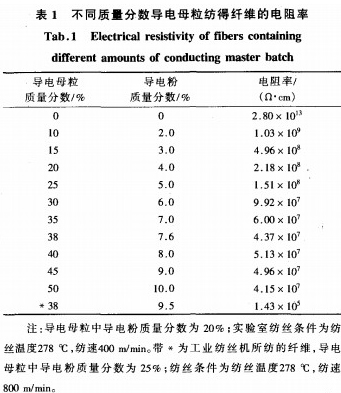

表1示出不同质量分数导电母粒纺得纤维的电阻率。可以看出，纤维的电阻率随着纺丝时导电母粒质量分数的增加而降低，在纤维中导电母粒质量分数为38％、导电粉质量分数为7.6％时，导电纤维的电阻率为4．37×107ΩCITI，比纯PET纤维的电阻率(2．80×1013)下降了6个数量级。当导电母粒质量分数为38％，纤维中导电粉质量分数为9．5％时，在较高纺速(工业纺丝800m／mAn)下制得的纤维，其电阻率可达1．43×105ΩCITI，比纯PET纤维下降了8个数量级。可见，纤维的电阻率除与导电粉在纤维中的质量分数有关外，还与纺速亦即与其在纤维中的结构状态有关。由表1还可看出：导电母粒质量分数大于38％时，随着导电母粒质量分数的增加，纤维的电阻率并没有明显的降低。这是因为在实验室模拟纺丝过程中，导电母粒质量分数大于38％时，共混纺丝体系黏度明显下降，成纤困难，纺出的纤维很不均匀。据此选定导电母粒质量分数为38％作为工业化试验点，经测定所制得的纤维具有很好的导电性。
2．2导电纤维的力学性能

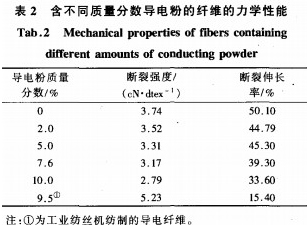

对含不同质量分数导电粉的几种纤维进行力学性能测试，结果如表2所示。可以看出：在实验室条件下添加导电粉后纺制的纤维与纯PET相比，其断裂强度和断裂伸长率均有所下降，但是导电粉质量分数为9．5％时工业纺导电纤维强度可高达5．23eN／dtex，这说明选择适当的纺丝和拉伸工艺条件，不仅可以获得优良的导电性能，而且可以大大改变导电纤维的力学性能。
2．3导电纤维的水洗失重率

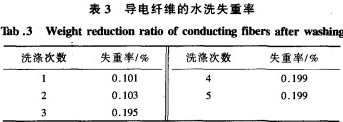

表3给出工业纺导电纤维的水洗失重率测试结果。可以看出，导电纤维经多次水洗后几乎不失重。这说明导电粒子与基质聚合物结合得很好，导电成分不会因渗透或水洗而损耗掉。
2．4导电纤维的染色性能

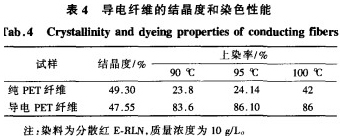

对纯PET和导电母粒质量分数为38％的工业纺导电PET纤维的结晶度和染色性能进行测试，结果如表4所示。
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
