试验仪器为YG601型电脑织物透湿仪，参照标准GB／T12704--1991，圆形试样直径7cm(内径6cm)。
1．4芯吸效应测试
芯吸性与织物吸湿、导湿性能密切相关，因而影响织物的穿着舒适性。针织物的毛细管作用主要取决于纤维的性能和针织物的空隙。试验过程中分别记录1、5、10、20、30min的芯吸高度。
试验仪器为LCK．800纺织品毛细效应测试仪，试样尺寸30cm×3cm。
2试验结果与分析
2．1透气性

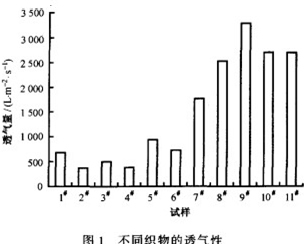

透气性测试结果见图1。
通过比较可以发现，厚度、面密度相近的1、2、3、4、5、6、7、8试样的透气量大小依次为：8>7>5>6>1>3>4>2，即丽赛>莫代尔>纯珍珠纤维>纯粘胶>莫代尔／棉>牛奶纤维／毛／棉>珍珠纤维／棉>棉，可见丽赛、莫代尔织物的透气性最好；纯珍珠纤维针织物具有较好的透气性，优于相同指标的纯粘胶织物，也优于珍珠纤维／棉混纺织物；比较9、10、11试样发现珍珠长丝织物的透气性与粘胶长丝织物相近。
2．2接触冷暖感

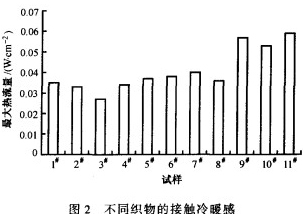

织物的接触冷暖感测试结果见图2。
比较5和6或10和11试样，均可以看出珍珠纤维针织物的瞬间最大热流量略小于粘胶织物，即接触的瞬间珍珠纤维织物会比粘胶纤维稍暖。前8个试样的最大热流量排序为：莫代尔>粘胶>纯珍珠纤维>丽赛>莫代尔／棉>珍珠纤维／棉>纯棉>牛奶纤维／毛／棉，可见纯莫代尔织物较“冷”，牛奶纤维／毛／棉针织物较“暖”；长丝织物均较短纤织物凉爽。
2．3透湿性

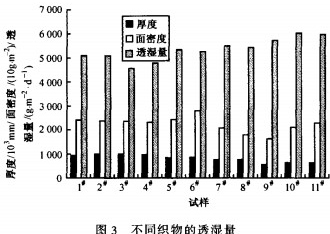

不同织物的透湿量测试结果见图3。为便于比较，图中厚度和面密度的曲线为相对位置。
从图中可看出，1、2、3、4、5、6试样的面密度和厚度相当，5试样即纯珍珠纤维针织物透湿性略好于粘胶织物，优于珍珠纤维／棉和其他几种织物，珍珠纤维／棉织物的透湿性不如莫代尔／棉织物可见莫代尔织物的透湿性优于珍珠纤维织物；5、6、7、8试样的透湿性相近；通过比较试样10和11，可以看出珍珠粉的混入，使粘胶长丝针织物的透湿性有了略微的改进。
2．4芯吸效应

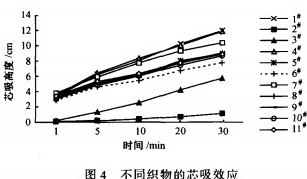

不同织物的芯吸性测试结果见图4。
从图中可看出，1、4、7试样的芯吸高度明显高于其他织物，可见珍珠纤维／棉、莫代尔／棉、纯莫代尔织物的吸湿性优良，再生纤维素纤维与棉混纺的针织物有着良好的吸湿性能；纯珍珠纤维、珍珠纤维／棉织物均优于粘胶织物，5、8、9、10、11试样的吸湿性相差不大，2、3芯吸效应最差。
<<上一页[1][2][3]下一页>>
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
