三种紫外吸收剂溶液的紫外吸收光谱见图6。
从图6可见,三种紫外吸收剂在紫外光区的不同波段均有较好的吸收,抗紫外性能良好。

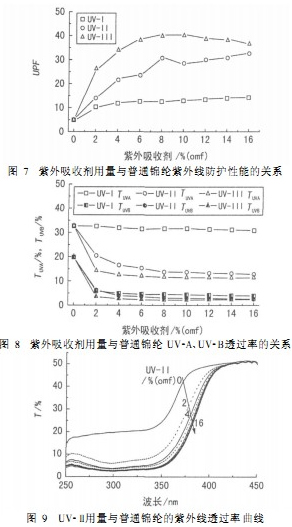

紫外吸收剂用量对普通锦纶抗紫外线性能的影响见图7~图9。
随着紫外吸收剂用量的增加,整理后普通锦纶织物的UPF指数增加(图7),紫外线透过率降低(图9),但不同紫外吸收剂的变化趋势不同。经同样用量的紫外吸收剂整理后,织物的UPF指数由高到低的顺序是:UV-III>UV-I>UV-I。图8中三种紫外吸收剂整理织物的UV-A(320~400nm)和UV-B(280~320nm)透过率的下降幅度不同。这既与它们紫外吸收的波段及吸收程度有关(图6),也与其在锦纶织物上的提升性能有关(图5)。图6中三种紫外吸收剂在UV-B区均有较好的吸收,这直接导致了UV-B紫外线对相应整理织物的紫外透过率均较低(图8)。三种紫外吸收剂在UV-A区的吸收程度相差较大(图6),UV-I紫外吸收剂在UV-A区的吸收程度很低,UV-II紫外吸收剂有一定程度的吸收,UVIII紫外吸收剂的吸收程度较高。
三种紫外吸收剂整理织物的UV-A紫外线透过率顺序如下:UV-III<UV-II<UV-I(图8);整理织物的UPF指数大小顺序如下:UV-III>UV-II>UV-I(图7)。经UV-I紫外吸收剂整理织物的UV-A区的紫外线透过率高,UPF指数低,与其吸附量低、提升性差有一定的关系。
从以上讨论可知,当紫外吸收剂在UVB紫外区吸收较好的情况下,紫外吸收剂在UV-A波段的吸收程度对整理织物的紫外防护性能影响很大。
3结论
(1)反应型和非反应型两种紫外吸收剂在锦纶上的吸附量均随着浸渍整理液pH值的降低而呈增加的趋势,这和锦纶与紫外吸收剂的离子键结合有关。紫外吸收剂分子结构较染料小,易于扩散,故随着浸渍温度的提高,紫外吸收剂吸附量变化不明显,但不同浸渍温度下整理织物的解吸情况不同,适当提高浸渍温度有利于提高整理效果的耐洗性。
(2)锦纶上吸附的紫外吸收剂在中性和碱性条件下均发生解吸,且碱性浴较中性浴解吸得多,主要原因是碱性条件下纤维所带负电荷增加,与紫外吸收剂上负离子斥力变大,紫外吸收剂更容易解吸到溶液中。实际应用中需根据不同条件选择解吸率低的紫外吸收剂对锦纶进行整理。
(3)因分子结构和直接性不同,三种紫外吸收剂在锦纶上表现出不同的提升性和吸尽率,实际应用中应选择提升性好、吸尽率高的紫外吸收剂对锦纶进行整理。几种紫外吸收剂的抗紫外效果因其在紫外区吸收波段和程度不同而异,UV-A区的吸收程度是影响UPF指数的主要因素。
<<上一页[1][2][3][4]
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
