2．1整理助剂的相容性
采用免烫树脂和亲水整理剂同浴进行整理。按同浴法处方配好整理液，乳液未产生絮凝或沉淀，说明免烫树脂和亲水整理剂具有一定的相容性。在室温下静置24h，乳液也未产生絮凝或沉淀，说明两者相容性很好，可以同浴整理。
2．2免烫树脂用量的影响

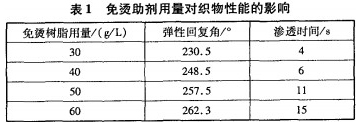

在亲水整理剂20L和焙烘温度180℃的条件下，改变免烫助剂用量，考察其对织物弹性和亲水性能的影响，结果见表1。
由表1可见，随着免烫助剂用量的增加，织物弹性呈增大趋势；在用量大于5Og/L后，弹性增大趋势减小。这可能是因为树脂用量较低时，随着树脂用量的增加，树脂与纤维的交联程度增加较快；而当树脂用量达到一定程度时，交联也达到了饱和；继续增加树脂用量，免烫程度无明显提高。通过触摸试验可知，树脂的加入使织物手感变硬，且树脂加入量越多手感越差。此外，免烫树脂用量越高，织物的亲水性能越差，说明免烫树脂对亲水性有一定影响。综合考虑织物弹性、手感、亲水效果，以及环保要求，确定免烫树脂用量为40g/L。
2．3亲水整理助剂FMW用量的影响

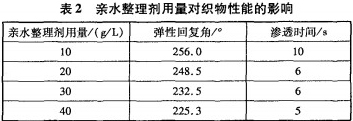

在免烫树脂4Og/L和焙烘温度180℃的条件下，改变亲水整理剂FMW用量，考察其对织物弹性和亲水性能的影响，结果见表2。
由表2知，随着亲水整理剂用量的增加，织物弹性回复角减小，亲水性能增加，免烫性能下降。综合考虑免烫性能及亲水性能，选择亲水整理剂用量为20g/L。
2．4焙烘温度对织物性能的影响

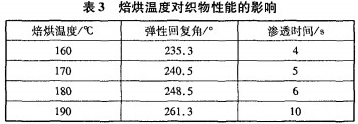

在免烫树脂40g/L和亲水整理剂20L的条件下，改变焙烘温度，考察其对织物弹性和亲水性能的影响，结果见表3。
由免烫树脂与纤维素分子的反应机理可知，反应过程需要较高的活化能，因而必须在高温下焙烘一定时间才能进行交联反应。由表3可以看出，随焙烘温度的升高，织物弹性迅速增大，焙烘温度为190℃，织物弹性最大；焙烘温度高于180℃时，织物亲水性能变差。综合考虑节能和织物泛黄等问题，焙烘温度选择180℃即可。
2．5免烫/亲水整理对织物其它性能的影响
<<上一页[1][2][3]下一页>>
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
