2结果与讨论
2．1紫外线吸收率

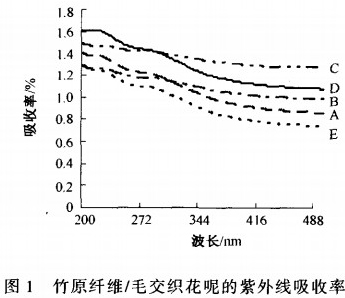

5种织物的紫外线吸收率曲线参见图l。可以看出，在UVA(波长400～320nm)、UVB(波长320～280Nm)区域，C面料紫外线吸收率最高，接下来依次为D、B、A、E面料。分析原因：织物色泽对紫外线的吸收有一定影响，C面料含毛纱比例较大，颜色较深，其对紫外线的吸收最多；但在UVC(波长280～200Nm)区域，D面料紫外线吸收率最高，接下来依次为C、A、B、E面料。D面料即含50％竹原纤维的竹原纤维／毛交织花呢对紫外线的吸收性能，尤其是对UVC波的吸收存在明显的优势，即D面料具有较好的紫外线防护性能，这可为竹原纤维在精毛纺中的应用提供参考。
2．2紫外线反射率

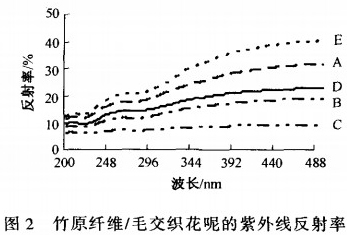

紫外线反射率曲线参见图2。可以看出，面料对紫外线反射率从高到低依次是E、A、D、B、C。对比各织物竹原纤维含量可以得出，竹原纤维含量越高，织物对紫外线的反射性能越好。
2．3紫外线透过率

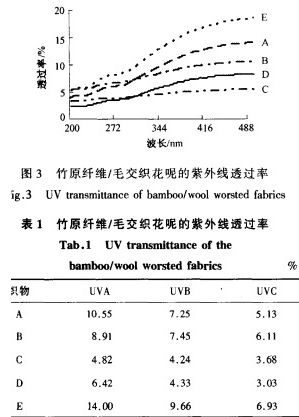

紫外线透过率曲线参见图3。根据式(1)计算，在UVA、UVB、UVC区域各织物的平均紫外线透过率见表1。从图3各花呢紫外线透过率分析可以看出：D面料(含50％竹原纤维的面料)对波长较短的UVC的透过率最低，防护性最好，接下来依次为C、A、B、E面料；C面料(含20％的竹原纤维的面料)对波长较长的UVA、UVB的透过率最低，接下来依次为D、B、A、E面料，排列顺序与其吸收率顺序一致，说明织物透过率主要受其紫外线吸收率影响。如果去除颜色对紫外线吸收性能的影响，D面料具有较低的紫外线透过率，即较好的紫外线防护性能，D面料可作为今后竹原纤维／毛交织花呢开发设计的首选。
从表1可以看出，C面料对UVA、UVB的透过率最低，D面料对UVC的透过率最低。这一结果与紫外线曲线测试结果一致。
2．4紫外线防护系数
根据式(3)计算各竹原纤维／毛交织花呢的紫外线防护系数，得到A、B、C、D、E织物的UPF值分别为13、14、24、22、10。可见C、D面料紫外线防护系数较高。与紫外线防护等级标准对比，D面料和C面料具有较好的紫外线防护性能。去除颜色对紫外线吸收性能的影响，含50％竹原纤维的D面料更具有开发价值。
<<上一页[1][2][3]下一页>>
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
