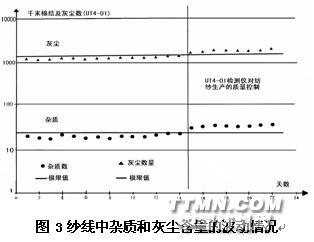

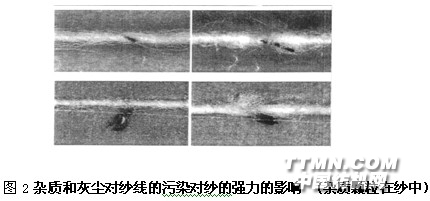

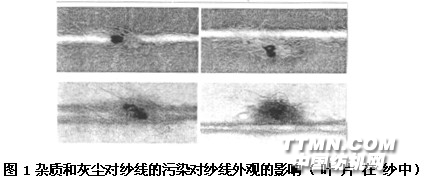

1.杂质和灰尘对纱线的污染:图1及图2表明杂质和灰尘对纱线的污染对纱线质量的影响.不仅影响纱线外观而且会影响纱线的强力. 会产生强力弱环 以转杯纱为例，杂质和灰尘是转杯纱产生强力弱环的一个不可忽视的因素之一.见第五章第8 图所示杂质是转杯纱产生的强力弱环的因素, 杂质约占16%,籽壳屑占7%,图3为纱线中杂质和灰尘含量的波动情况. 应用USTER TENSOJET对大量纱线进行强力测试的结果显示出纱线中的灰尘和籽皮碎片等杂质和灰尘可以引起强力的弱环，如第八章图4所示，对20tex(Nm50,Ne30)纯棉纱转杯纱进行二百万次断裂强力测试，对所发现的69次强力弱环产生的原因进行分类。弱环的平均强力值在7.4cN/tex (最小2.8 cN/tex ，最大9 cN/tex)， 平均伸长为3.7%，（最小1.89%，最大6%）。由于转杯纱从内向外加捻的这种特殊的纱线结构，杂质会影响纱线加捻，所以引起强力弱环。

　　2、 杂质和灰尘对后工序生产过程的影响:
　　含杂多的纱线对后工序的生产过程会造成影响，假如了解了纱线中杂质含量及分佈情况，对后道的漂洗工序非常有帮助，在后整理阶段，纱线或织物中植物污染物，要在98℃氢氧化钠和其它化学助剂的混合液中加以去除，如果预先知道污染的程度，就可以相应地通过调整漂液的浓度和漂洗时间对漂洗过程进行控制。
　　⑴杂质和灰尘颗粒对紧密环锭纺纱有危害性.微细的杂质和灰尘颗粒会堵塞紧密纺网格圈上的网孔(堵塞COM4网孔罗拉的负压吸孔及绪森Elite的网格圈 ) ,影响负压对纤维的凝聚作用.使紧密环锭纱的品质下降.
　　⑵、杂质和灰尘对机器零件的磨损的影响.
　　杂质和灰尘对机器零件的磨损的影响需要长时间的连续观察，才能得出统计数据，不过这种观点可以做为对纱线中杂质和灰尘测量问题的讨论基础.
　　例如，纱线中灰尘含量

与由于磨擦后序生产过程中转弯中的部位导致的机器零部件磨损有一定的联系，特别是针织机的针头或在整经机及织机上纱线经过转弯部位，由于灰尘含量的增加会导致纺纱工序设备零部件的加速磨损。灰尘含量的增加对转杯纺纱机纺纱器输出导管、环锭纺纱机的钢令钢丝圈.导纱钩.罗拉.皮辊和络筒机导纱部件的使用寿命都因磨擦而受到影响.
　　3、由于杂质和灰尘存在于纺纱过程中的原棉.半制品及成品中,随着加工的深入杂质和灰尘会有一部分逐渐扩散到生产环境中,对环境造成污染,增加了车间的粉尘浓度.
