除了细纱纺纱三角区会产生细纱毛羽外，对其它影响细纱机产生毛羽的因素进行对比，以表明其对细纱毛羽的影响，以钢丝圈重量及钢丝圈形状为对比基础，对比内容：
　　钢丝圈重量；钢丝圈形状；隔距块大小；导纱钩孔径；上罗拉（皮辊）肖式硬度。
　　为了说明问题，特对以上因素做如下对比试验：

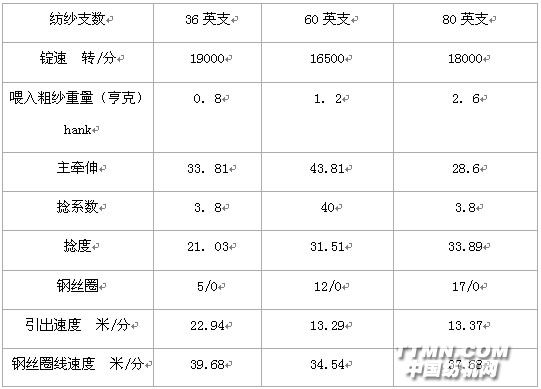

一、选择的纺纱工艺参数见表1
　　二、试验样品的备制：纱样的备制不同，因此毛羽情况不一样，主要有以下几个方面：
　　钢丝圈重量；钢丝圈形状；接头尺寸；导纱钩孔的直径；上罗拉皮辊的硬度。
　　在环锭纺纱中
　　1、准备三种重量的钢丝圈，锭速选一种恒定的速度；2、为了研究钢丝圈外形对毛羽的影响，选取三种不同外形的钢丝圈，而钢丝圈重量一样；3、为了研究隔距块大小对毛羽的影响。选取三种不同的隔距块大小，锭速保持不变，钢丝圈重量及外形都选取一样；4、为了研究导纱钧眼孔经尺寸大小对毛羽的影响，选取三种不同导纱的孔径，而保持其它变量不变；5、为了研究上罗拉（皮辊）对毛羽的影响。选取三种不同硬度的上皮辊。而保持其它变量不变；6、生产纱样的粗纱机要靠近细纱车间，并按照普通正常的生产条件进行备制。
　　环锭细纱机的纺纱特性：
　　⑴、机器型号 G5-1??????????????????????????????? ?⑹ 加压机构?? P3-1
　　⑵、全机锭数? 440?????????????????????????????? ??⑺ 升降动程? 180毫米
　　⑶、锭距? 70毫米?????????????????????????????? ??⑻上皮圈 ??????-
　　⑷钢领直径40毫米?????????????????????????????? ??⑼ 下皮圈???? -
　　⑸、纱管上锥面长度（钢领板一次往复卷绕高度）36毫米
　　按以上要求准备的纺纱支数，锭速引出速度，喂入支

数，捻系数，钢领钢丝圈配套情况及钢丝圈飞行速度及工艺条件进行各种对比试验并对试验结果进行对比试验。
　　对工艺特征的影响（如钢丝圈重量、钢丝圈形状、隔距块大小、叶子板导纱钩孔径及上皮圈肖氏硬度对毛羽的影响）进行讨论。
　　三、试验结果对三种纺纱支数的纺纱结果对比于表2.3及4。

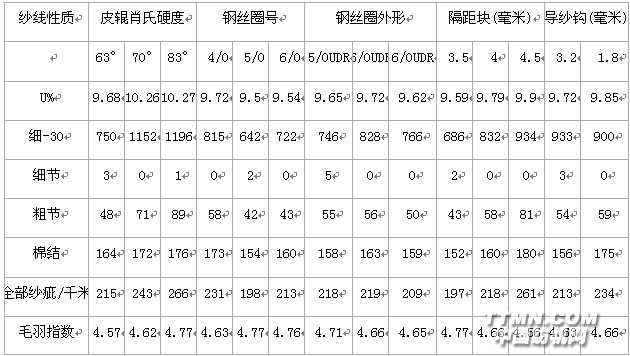

　　表2.? 30英支纯棉纱的性质

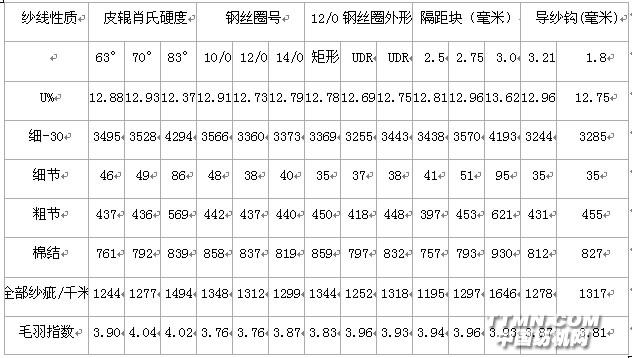

表3.? 60英支纯棉纱的性质

表4. 80英支纯棉纱的性质

1、从表中可以看出钢丝圈重量增加，在锭速保持恒定时，三种纺纱支数的毛羽变化情况（见表2、3及表4）。
　　在锭速保持不变条件下，钢丝圈重量变化对毛羽值的影响是显著的，见表2、3及4。
　　锭速保持恒定不变，钢丝圈重量增加会影响纱钱的毛羽值，因为钢丝圈重量的变化会影响纺纱张力及捻度的增减，重的钢丝圈会导致纺纱时纤维的捻度效率。
　　表2、3及4表示钢丝圈重量轻时会使纱线毛羽减少。钢丝圈减轻会使钢丝圈的重心降低，使钢丝圈运转稳定，但。钢丝圈过轻，气圈太大会影响钢丝圈在钢领上正常飞行气圈会与隔纱板碰撞产生毛羽。
　　2、隔距块及导纱钩的对比
　　纺30英支纯棉纱时应用三种不同的隔距块：????????????????? 3.5、?? 4、????? 4.5
　　纺60英支纯棉纱时应用三种不同的隔距块：：???????????????? 2.5、?? 2.75、??? 3、
　　纺80英支纯棉纱时应用三种不同的隔距块：????????????????? 2.75、? 3、?????? 4
　　表2、3、4所示，可看出30英支及60英支较大的隔距块毛羽少，这可能是由于较大隔距可使纤维顺利经过及适应性好，但过大的隔距块尺寸会使钳口对纤维的控制力减少从而恶化条干。
　　3、表2、3、4表明经过较小导纱钧孔径时毛羽较小，毛羽少的原因可认为是由于气圈小所致，使纱线围绕导纱钩的包围角很小。可

以确认，当导纱钩孔径较小时，可以减少纱线张力从而也使纱线捻度的变化少导致纱线毛羽H值较小。从表中可以看出导纱钧孔径与纱线直径的比率很小，对纱线毛羽影响不明显,导纱钩孔径大小对纱线毛羽的多少影响不大。。
　　4、环锭细纱机影响纺纱三角区毛羽的另一重要因素是细纱前罗拉上皮辊: 从表2、3及4中可以看出当皮辊肖氏硬度较低时，毛羽较小，可能是由于软皮辊比硬皮辊对纤维实现较好的控制，从而使毛羽减小。
　　应根据纺纱品种选择较软的皮辊，增加握持钳口面积形成好的摩擦力界、缩小纺纱三角区。
　　前上皮辊要具备抗静电能力，减少或消除皮辊高速回转而引发的静电吸附现象，降低毛羽。如美国阿姆斯特朗(Armstrong)系列胶辊(J-463及ME-670)内含电荷释放成份可减少纺纱三角区的毛羽,目前我国也有类型似胶辊生产。
　　有许多纺纱特性都会影响纱线的毛羽，从试验中可以看出，当钢丝圈重量重时，皮辊较软及隔距块较大的条件下，可以使纱线毛羽值较低，导纱钧对纱线毛羽的影
　　5、细纱工序其它影响纱线毛羽的有关因素：车间温湿度、纱线捻度，设备状态、纺纱原料的性质（纤维的抱合力、刚性、细度、长度不匀率），混纺纱中纤维混纺纱均匀程度以及纺纱工艺等也都对成纱毛羽带来一定程度的影响
