因为紧密纺纱内有很好的内摩檫阻力，纱的断裂伸长及断裂强力都很高，用紧密纺纱织的机织布也具有较高断裂强力、断裂伸长率、及撕裂强力（针织），表2中的试样选用了紧密纺环锭精梳纱与普通环锭纺精梳纱用的原棉，在两种体系中细支纱不论精梳及普梳纱都是应用了不同等级长绒棉；对应每种纱支都以同样的粗纱支数喂入，表2为紧密纺精梳纱的性质与普通环锭纺精梳纱性质的对比。从表2中可看出紧密纺纱的性质都比普通环锭纺纱性质好。

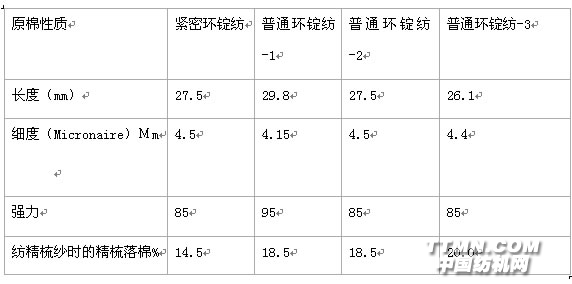

表2原棉使用情况

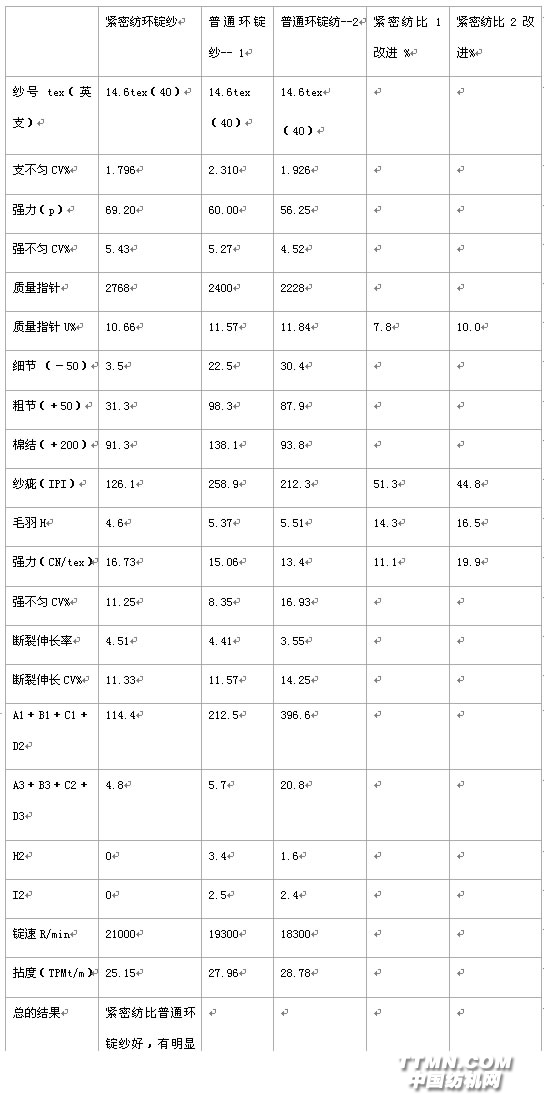

表3.筒子纱的质量对比

1、从上表1、2中可看出普通环锭纺-1的原棉质量虽然比紧密纺环锭纱的配棉质量好，但紧密纺环锭纱的纺纱质量却比普通环锭纺-1好。普通环锭纺-2的原棉质量虽然与紧密纺环锭纱的配棉质量相同，但紧密纺环锭纱的纺纱质量却比普通环锭纺-2好；在上述配棉的条件下紧密纺环锭精梳纱的落棉量比普通环锭纺的落棉量低，但紧密纺环锭精梳纱的纺纱质量却比落棉量大的普通环锭精梳纱好。（见表3 ）特别是紧密纺环锭纱的毛羽要比普通环锭纱的毛羽要明显的少。
　　表4紧密纺精梳环锭纱与普梳纯棉精梳纱对比

精梳紧密纺纱的不匀率要比普通环锭精梳纱的不匀率低3%，纱疵少30%，强力高7%，U-4毛羽少10%，S3-毛羽减少80%；
　　2、普梳紧密纺纱的不匀率要比普通环锭纱的不匀率低5%，纱疵少35%，强力高10%，U-4毛羽少15%，S3-毛羽少80%；（S3—为3mm及以上的有害毛羽长度的根数的分布，由德国的G565、G566检测仪检测的）。其它如紧密纺纱的强力（CN/TEX）、伸率、短的IPI、纱疵分级等都比普通环锭纱好。（U-4毛羽是USTER-4条干仪检测结果。每厘米纱上的毛羽长度×毛羽根数）
