一、关于清除异纤的机构
1、在梳针式开棉罗拉附近，安装了两套颜色纤维监控器，PGB及CCD，带有彩色条状摄像机，其中PGB专门检测红、绿及蓝色，每组具有1024个像素(见图2-⑺)，这种彩色摄像机必须具备高灵敏度，功能完善精细。不论焦距、亮度、色彩浓度都误差很小，而且检测的灵敏度要保证沿整个棉流横向及纵向的均匀一致。只有这样，才能保证准确无误的尽可能将被检的异纤清除出来。
每组光电传感器沿横向排放200只左右或者更多。

2、 在机幅为1600mm时，全部像素为2048个，横向间距为0.8mm，纵向间距为3.2mm。摄像机及光源体系见上图2—⑻，装在防尘箱内，梳针滚筒装有罩壳见2—⑼，可方便拆除进行清洁观测窗???????????

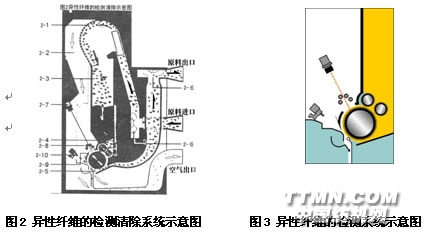

图2中、2-⑴—排气网眼。 2-⑵—回风箱。2-⑶—棉箱。 2-⑷—给棉罗拉。 2-⑸—梳针打手。 2-⑹—喂棉、给棉风机。2-⑺—电子数码像机。2-⑻—高亮度光源? 2-⑼—除杂口? 2-⑽—高压空气喷嘴。2-⑾—回风管道。
　　二、异纤的清除的过程
　　1 异纤的清除是靠带有压缩空气的气流喷嘴沿机器横向排放32个喷嘴，紧密的排放在梳针罗拉表面上(见图2-⑽)，每次喷气动作仅为mms级，因此压缩空气的耗气量可忽略不计，而且每次喷气动作仅为1-2g纤维，仅为有用纤维的0.1-0.2%，很少损失好的纤维。如果将喷气动作改为吸气动作，可能排除异纤的效果会更好，好纤维的损失率会更低。
　　2这种清除异纤的动作是与纤维束被分离的程度有关，检测出异纤的动作有一定的间隔时间，异纤检测的讯号经由电子计算机通知喷嘴，同步动作。将排出的异纤等杂物，经过滤器过滤，并配有凝棉箱，用于搜集被排出的异纤。
　　三、Securomat? SCFO是一种多功能的清除异纤系统的功能：
　　1、 应用排气系统可完全清除灰尘及被检测到的异纤。
　　2 、SC

FO具有精细开棉的功能，可使被开松的原棉呈单纤维状，主要是由梳针式豪猪锡林完成。
　　3、 将被清洁的原棉输入给棉箱并喂入梳棉机，以变频调速的电机传动将清洁原棉喂入到梳棉机的刺辊部分。
　　4、 异性纤维被及时检测出并排走。
　　5、 加装了SCFO异纤检测清除系统后的流程，产量在800kg/h，产量可满足流程要求
　　四、Securomat SCFO 156型原棉异纤清除系统的应用。像欧亚、非洲及美国等地区，使用这种异纤清除系统使自动络筒机工作效率大大提高，减少了自动络筒机异纤电子清纱器的切断频率。如果开清棉中不加装异纤消除系统，生产18.5TEX（32英支）纯棉精梳纱每加工100000m纱(见图1)将因异纤平均清除切断37次。而加装以后，平均100000m纱自动络筒机切断次数在20次或以下。
　　五、目前国内外生产的自动络筒机上的清除异纤的多功能智能型电子清纱器，这是一种对颜色有区别功能的光电式异纤清纱器，它对带色的各种异纤以及白色塑料等透明纤维及丙纶丝等具有灵敏的检测及切断能力，还有应用可见光及红外线光源，不仅检测彩色，还可辩认各种异物的种类，保证对每公分纱上异纤的检测灵敏度，并能有效切除纱线异纤疵点的长度，切除干净，为印染织物减少或杜绝异纤疵点创造了条件。
　　六、瑞士乌斯特QUANTUM-2电子清纱器的检测功能是智能型多功能电子清纱器，具有根据纱疵及条干CV％值在线纱线分级，检测纱线粗节、细节棉结等、目前国内外生产的自动络筒机上的清除异纤的多功能智能型电子清纱器、具有清除粗节、细节、棉结及异纤的综合功能，可检测出植物性等有机异纤，描绘出细节曲线，并模拟织物的疵点情况，分析与报告纱在线的疵点情况，追踪到异纤清纱机，避免质量事故的扩大，可检测出亮度大的异纤和暗色的异纤，还能检测纱线毛羽H值。特别对于透明的、白色的丙纶纤维的检测功能是最新的检测技术发展。US

TER QUANTUM3应用了最先进的数码技术，光电和异纤传感器等高端技术，更为先进。
　　七、开清棉生产在线的异纤清除器清除的功能以及自动络纱机上电子清纱器清除异纤的功能很好的配合，形成比较完善的清除异纤的系统，但对棉纤维同样白度的其它纤维的检测与清除功能尚要进一步研究完善。

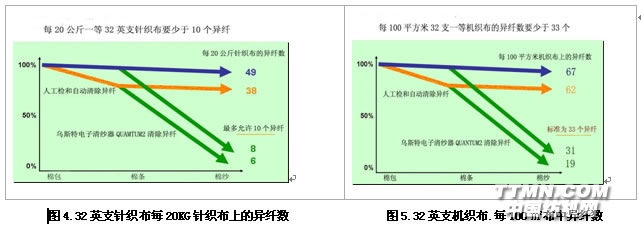

　　目前瑞士乌斯特QUANTUM-2检测仪的检测功能与SCFO? 清除异纤系统的联合工作，可以满足针织.机织布对请除异纤的要求即：大约每20公斤针织布允许有10根异纤, 每100平方米机织布允许有33根异纤.（建议值）（见图4、图5）
各种清除异纤系统的配备与组合的效果的实际举例?

如图4.图5所示
