对压缩空气的要求及压缩空气管道的安装
在郑州纺织机械股份有限公司的清梳联流程中,有几种单元机需要使用压缩空气,具体机型有FA022系列多仓混棉机、FA028系列多仓混棉机、TF2212型三通配棉器、AMP2000型金属火星二合一探除器、119A型火星探除器、JWF1051A型异纤微尘分离机、FA221系列梳棉机、FA223系列梳棉机、FA225系列梳棉机、JWFl202型梳棉机、JWFl204型梳棉机及TF2511型、TF2512型、TF2513型、TF2514型、TF2521型圈条器等。为方便用户使用,上述所有机型对压缩空气的压力要求相同,均为0.6—0.8MPa。
一、压缩空气管道的安装
建议各机台的压缩空气管道与其电缆一起走在“电缆、气管地沟”内,主管道采用无缝钢管,由主管道通往各单元机用气点的支管采用软管。为方便各使用厂家进行地面施工及预埋压缩空气管道,郑州纺织机械股份有限公司负责提供清梳联流程的《设备排列图》、《地面施工图》、《压缩空气管道走向图》及《压缩空气连接原理图》等。请有关人员在进行地面施工和连接管道之前,对上述图纸和资料做详细的了解,若有问题,请及时与该项目的负责人联系解决。为便于理解,现举例如下,供参考。

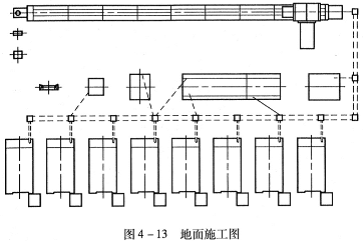

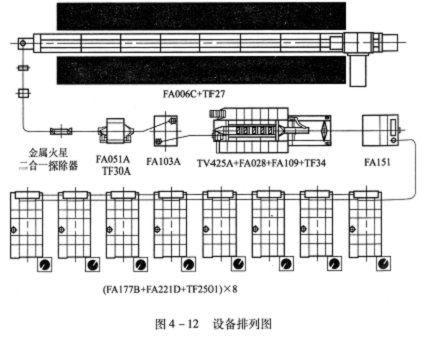

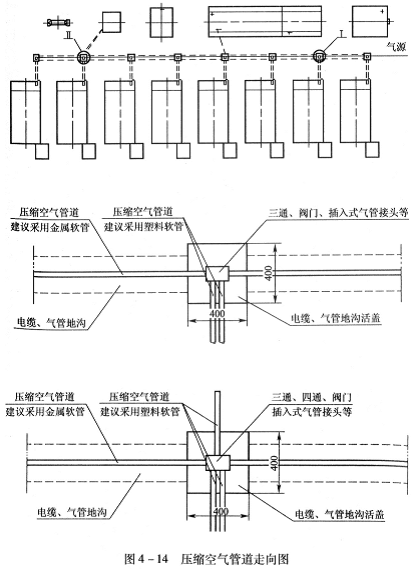

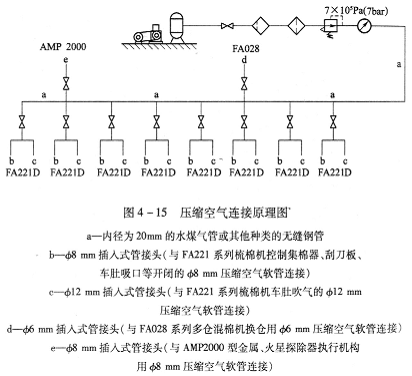

例有一条“一配八”的清梳联流程(即一条清花线供应八台梳棉机),设备排列见图4—12,地面施工见图4—13,压缩空气管道走向见图4—14,压缩空气连接原理见图4—15(注:在本例中图纸未加尺寸,提供给各用户厂的正式图纸中均有详细的尺寸标注),流程为:
FA006C型往复抓棉机(附:TF27型桥式磁铁)→AMP2000型金属火星探除器→FA051A型凝棉器+TF30A型重物分离器+FAl03A型双轴
有了《设备排列图》、《地面施工图》、《压缩空气管道走向图》、《压缩空气连接原理图》及各单元机的《地脚图》,就可以进行地面施工和预埋压缩空气管道,具体步骤和方法有如下几点。
(1)按照《设备排列图》和《地面施工图》进行划线,建议清花部分各单元机划中心线和前机线(也可以划后机线),梳棉机划中心线和后机线。
(2)按《地面施工图》的要求划“电缆、气管地沟”线,按各单元机的《地脚图》确定电缆出线孔和压缩空气管道出口的位置。
(3)按所划电缆、气管地沟线进行施工,挖主地沟及各分支沟道。
(4)按《压缩空气管道走向图》和《压缩空气连接原理图》预埋压缩空气管道,管道直径最好按照郑州纺织机械股份有限公司所提供图纸的要求进行(图4—14和图4—15中要求压缩空气主管道用内径为20mm的水煤气管或其他种类的无缝钢管)。在每一个用气点用三通进行分气,并安装阀门进行控制。
(5)铺设由主地沟活盖到各单元机压缩空气管道出口处的预埋管道,建议该预埋管采用内径为30mm左右的钢管或PVC硬质塑料管。设备就位后,随机所带的压缩空气软管通过预埋管道与主管道相连接。
(6)各分气点处通过阀门后需安装插入式管接头,待设备就位后与各单机的压缩空气软管连接。如果阀门与插入式管接头的螺纹规格不一致,需要增加过渡管接头。建议“插入式管接头”和“阀门”等气动亓件采用德国FESTO公司、日本SMC公司等世界著名公司的产品,以提高可靠性,减少故障。
各厂家可根据实际情况进行安
二、对压缩空气的要求及各单元机的耗气量
1.对压缩空气的要求
要求压缩空气洁净无水,一般要求通过气源处理三联件(含气水分离器、调压阀、油雾器)即可。我国南方或其他雨量较多空气湿度较大的地区,应在管路中串联两套以上气源处理三联件或增加其他用于气水分离的装置。
郑州纺织机械股份有限公司所有的清梳联产品对压缩空气的压力要求均为0.6—0.8MPa。为方便用户使用,将常用的压力单位及换算情况列于表4—14,供参考。
表4—14气体压力单位换算表
巴(bar) |
帕斯卡(Pa) |
千克力/米2 (kgf/m2) |
工程大气压 (at) |
标准大气压 (atm) |
1 |
105 |
10200 |
1.02 |
0.987 |
10—5 |
1 |
0.102 |
1.02×10—5 |
9.87×10-5 |
9.81×10-5 |
9.81 |
1 |
10—4 |
9.68×10-5 |
0.981 |
98100 |
10000 |
1 |
0.968 |
1.0133 |
1.0133×105 |
10330 |
1.033 |
1 |
2.清花、清梳联流程中各单元机耗气量
郑州纺织机械股份有限公司的清梳联流程中有些单元机需要用压缩空气,有些单元机
表4—15清梳联各单元机耗气量
设备型号及名称 |
单机耗气量(m3/h) |
设备型号及名称 |
单机耗气量(m3/h) |
FAff22系列多仓混棉机 |
0.04 |
FA221系列梳棉机 |
2.1 |
FA028系列多仓混棉机 |
0.04 |
FA223系列梳棉机 |
2.1 |
TF2212型两路配棉器 |
0.02 |
FA225系列梳棉机 |
1.0 |
JWFl051A型异纤微 尘分离机 |
4.0 |
JWFl202型梳棉机 |
1.0 |
JWFl204型梳棉机 |
1.0 |
另外,AMP2000型金属火星二合一探除器、119A型火星探除器及TF2511型、TF2512型、TF2513型、TF2514型、TF2521型圈条器等均需要使用压缩空气,但用量很小,一般均不超过0.01m3/h。
用户厂应根据郑州纺织机械股份有限公司提供的耗气量和压力要求,选用合适的空气压缩机,并注意要留有余量。
