卷纬
卷纬就是把筒子卷装的纱线卷绕成符合有梭织造要求并适合梭子形状的纡子,它是在卷纬机上进行的。
有梭织机的补纬方式有手工换梭,自动换梭和自动换纡。纡管的形式不但和补纬的方式有关,还和卷绕的原料有关。如图5-4所示是几种常见的纡管,纡管的管身上有深浅、疏密不等的槽纹线,分别用于不同的纱线。如表面没有槽纹或槽纹浅而疏,适用于纤细长丝。图5-4(d)所示为半空心的纡管,常用于粗纺毛纱的卷装。在黄麻织机上,为增加纡子容纱量,采用无纡管的纡子。纡管的材料常用木材,塑料或纸粕。
(a)普通织机用的纡管(b)自动换纡织机用的纡管
(c)自动换梭织机用的纡管(d)半空心纡管
图5-4几种不同的纡管
一、卷纬成形与工艺要求
纡子的卷绕成形由纡管的旋转,导纱器(或纡管)的往复和导纱器(或纡管)的级升三个基本运动来完成。也有部分卷纬机还采用差微卷绕的方式来防止纱圈的重叠。
纡子上的纬纱在织造时被高速牵引退解,要保证退解顺利,且张力波动小,必须满足如下工艺要求。
(一)纡子成形良好
纡管的端部是一个锥体,锥顶角δ大,则退解阻力小,但易脱圈,一般棉织用纡管锥角为20~24°,丝织为12~13°。因此,纡子的卷绕相当于在锥形筒子上的短动程卷绕,纬纱每卷绕一个往复动程,在级升运动的作用下,导纱器向纡管的顶端移动一段距离,直至整个纡管绕满纱线,纡子的卷绕结构如图5-5所示。
图5-5纡子的成形
级升距离△L和导纱动程H对纡子成形有很大影响。导纱动程H确定后,级升距离△L越大,纡子尾部的锥顶角就越小,纡子直径也小,则卷绕容量下降;反之,级升距离确定,导纱动程H越大,纡子直径也大,卷绕容量增加,但纬纱退解时容易脱圈。
从络筒卷绕原理可知,合理选择卷
总之,纡子成形良好,一是要纡子表面平整,无重叠;二是要纡子的的直径大小适中,纱线易退解、不脱圈。
(二)纡子卷绕张力均匀合理
纬纱卷绕张力,既和筒子退解时的张力有关,更和卷纬时的纱线张力有关。通过张力器来调节纱线卷绕张力,可使纡子张力适当、均匀,获得适当的卷绕密度,保证纡子的容纱量,也不损伤纱线的物理机械性能。
(三)合理的备纱卷绕长度
在自动补纬织机上,从探纬部件探测到纬纱用完,应换梭或换纡,到执行机构完成补纬动作,大约需要织机2~3转的时间,不同的探纬方式所需时间不等,为了防止产生缺纬疵点,在纡子底部一般应绕有3纬左右的纬纱备纱。
另外,纡子是在梭子中退解的,因此选用纡管时应和梭子内腔匹配,纡管太短,纡子太细,则容纱量少,增加换纬次数和回丝;纡管太长,纡子太粗,则纬纱退解困难,甚至断头。
二、卷纬机械
卷纬机分为卧锭式和竖锭式两类。卧锭式卷纬机的锭子工作位置呈水平状态;竖锭式卷纬机的锭子工作位置呈竖直状态。

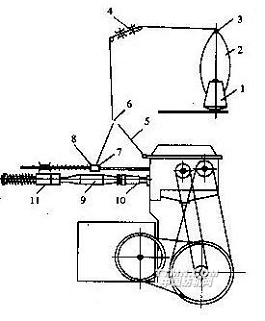

目前常用的卧锭式自动卷纬机的工艺流程如图5-6所示。纬纱2从筒子1上退解下来,经导纱眼3、张力装置4、断头自停探测杆5上的导纱磁眼6,引入到导纱器7的导纱钩8上。纡管9夹持在主动锭杆10和被动锭杆11之间。导纱器引导纱线完成往复导纱和级升运动,主动锭杆旋转完成纡子的卷绕运动。三种运动协同进行,实现纡子卷绕成形。
卧锭式自动卷纬机的主要机构有:(1)卷绕机构完成卷绕、导纱、级升和差微运动;(2)开关机构控制主轴的启动和停动;(3)自动换管机构完成换管诱导、满管自停、落下满管、送上空管并重新开始卷绕;(4)备纱卷绕机构完成备纱卷绕及备纱长度控制;(5
图5-6卷纬机工艺流程
1-筒子2-纬纱3-导纱眼4-张力装置5-断头自停探测杆6-导纱磁眼
7-导纱器8-导纱钩9-纡管10-主动锭杆11-被动锭杆
卧锭式自动卷纬机锭速快,自动化程度高,生产效率高,操作工劳动强度低,只需在纡管库中装入空纡管,移走纡子,进行断头处理和清洁等工作。但这种设备每锭占地面积大,因此棉纺织厂中应用较少,常见于毛织、绢织生产。
丝织厂常用卧锭式普通卷纬机(即小油箱卷纬机),和卧锭式自动卷纬机相比,主要是降低了自动化程度,即去掉了自动换管机构、备纱卷绕机构、剪纱机构,但这种卷纬机构造简单,安装检修方便、价格低廉、传动平稳且成形正确,所以在丝织厂得到广泛应用。
使用较为广泛的一种竖锭式卷纬机结构与细纱机接近,其工艺流程如图5-7所示,纱线1从筒子2上退绕下来,经导纱钩4、导纱棒5、导纱钩6、张力器7、8及导纱杆9,穿入到随同导板11一起作升降运动的导纱钩10中。然后,卷绕到由锭子12带动的纡管13上。导纱板产生导纱和级升运动,锭子作旋转卷绕运动。主轴传动滚盘,通过锭带使锭子转动。锭子由锭杆、锭盘、锭胆、锭脚和锭钩组成。锭杆应当正直,在高速旋转时保持平稳。导纱板的升降导纱运动由成形凸轮控制,成形凸轮作用弧的形状决定了导纱板升降速比,进而影响卷绕层和束缚层的纱线卷绕角。一般采用导纱板升降速比1:3。这种竖锭式卷纬机具有产量高,纡子质量较好,工人看锭数多,每锭占地面积小,维修方便等优点,近年来在棉织生产中应用很广。
其它形式的卷纬机还有:碗形卷纬机、大油箱普通卷纬机、GD501自动卷纬机、半空心卷纬机和空心卷纬机等。
图5-7竖锭式卷纬机
1-纱线2-筒子3-
9-导纱杆11-导纱板12-锭子13-纬管
