牵伸工艺与纱条不匀之前区牵伸工艺（二）
1、皮圈中部摩擦力界合理布置和控制
（1）改善双短皮圈的中凹现象，如上销下压、下销下倾（如K2销、S销），FA506型细纱机中采用的曲面阶梯下销上托。双短皮圈在运行中易出现中凹现象，使摩擦力界减弱且不稳定；经改进后，使上销下压、下销下倾，改善了皮圈的中凹现象，而FA506型细纱机中采用的曲面阶梯下销上托，也是为了同样的目的。一般销子上托或下压高度为1.5mm，使其摩擦力界强度低于皮圈钳口，通常使销子上托或下压点的位置在皮圈工作段长度的中部为好。
（2）采用下销位置固定、上销位置可调的弹性钳口（如FA506型细纱机），皮圈钳口是纤维变速最激烈的部位，钳口处的摩擦力界强度及其稳定性对纤维运动影响最大，皮圈钳口既要控制浮游纤维，又要保证快速纤维的顺利抽出。下销固定，上销可上下摆动，下皮圈前端低洼(8mm长)，形成弹性面，钳口原始隔距小，压力的波动小。钳口对须条的压力可根据须条的厚薄自动调节。可调的弹性钳口优于固定钳口
2、牵伸力与罗拉钳口的握持力
（1）合理控制牵伸力的大小和不匀
在前牵伸区中，喂入的粗纱线密度一定时，牵伸倍数越大，前罗拉握持的快纤维数量越少，牵伸力越小。纤维的数量分布、喂入须条上捻度多少以及摩擦力界的布置对牵伸力的影响较大。
为了改善细纱条干，除控制牵伸力大小外，还必须控制牵伸力不匀率。牵伸力随着喂入纱条的不匀和摩擦力界分布的不匀而波动，引起纤维变速点的不稳定而影响纱条条干均匀度。在握持力与牵伸力相适应的前提下，适当加强皮圈钳口压力对稳定牵伸力有一定效果。同时还必须适当加强皮圈中部的摩擦力界以稳定皮圈中部的纤维运动。
牵伸力大时，可适当减小粗纱捻系数，以降低纤维间的紧密度，减小快速纤维从慢速纤维中抽出时的阻力，降低牵伸力；适当加大后区牵伸倍数使进入前区须条的紧密度降低而达到降低牵伸
罗拉钳口的握持力是指上皮辊与下罗拉组成的钳口对须条的动摩擦力，其大小与罗拉加压、钳口下须条的粗细和几何形状、钳口与须条的动摩擦系数及皮辊的硬度和弹性等因素有关。
（1）握持力与加压、须条形态的关系：罗拉钳口的握持力与加压、须条的形态有关，前钳口的握持力比中后罗拉小得多，在加压量增加时增幅亦较小，这是由于前、中、后钳口下握持的须条粗细与几何形状不同的缘故。皮辊加压后，皮辊与纱条同时变形，当皮辊变形小于变形后的须条厚度时，皮辊上全部压力集中于须条上。细纱机前、中、后钳口中须条均较薄，皮辊的变形往往都超过须条受压变形的厚度值，皮辊在整个宽度范围内均有变形，使皮辊压力有相当大的部分没有加在须条上。若须条受压后的厚度值越薄，加在须条上的压力损失就越多。随罗拉钳口加压增大，前、中、后钳口的握持力都随之增加，由于自后罗拉到前罗拉须条定量渐减，在同样的加压量时，它们获得握持力的大小也是渐减的。
增加罗拉的加压量，是生产上增大握持力的常用方法，但皮辊加压又不能过重，否则会引起皮辊严重变形、罗拉弯曲、扭振等而造成周期性纱条不匀，严重时会引起牵伸齿轮的爆裂。不同的机型和加压机构，能承受的最大加压量也不同，FA系列细纱机在纺棉及65mm以下化纤时的钳口加压范围已增大到(130～200)×(80～140)×(120～180)N/双锭，使罗拉钳口的握持力能与牵伸力的增加相匹配。

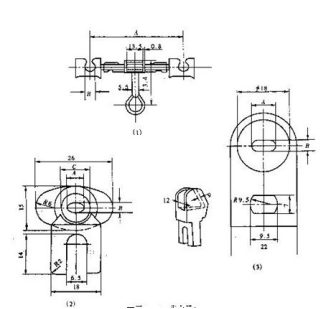

在牵伸区放置集合器，可增加前钳口处须条厚度，减少边缘纤维，从而增加钳口对须条的有效压力而使钳口的握持力增大；适当加大皮辊直径，可使皮辊对须条的握持长度增加而增加握持力，增大皮辊表面的磨擦系数，可增加钳口的握持力；细纱机前区常采用“浮游区
（2）握持力与胶辊性能的关系：低硬度高弹性的胶辊可增加握持的稳定性，细纱机牵伸装置的前胶辊采用高弹性胶辊，而后钳口采用较硬的胶辊；胶辊摩擦系数大可增加握持力。
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
