主喷嘴与辅助喷嘴的启、闭时间
(一)主喷嘴的启、闭时间
主喷嘴的喷气时间是从主喷嘴开启到关闭这段时间内主轴所转过的角度，它取决于织机的转速、幅宽、供气压力和开口机构的类型等因素，一般在70°～110°。当织机转速高或上机筘幅大、纬纱速度要求高时，喷气时间应长，以便纬纱顺利通过梭口。当织机的转速低或上机筘幅小时，喷气时间可短些。供气压力大，纬纱的飞行速度高，可适当减少喷气时问，使引纬后期主喷嘴闭合后，纬纱靠自身惯性完成引纬，有利于减少耗气量。开口机构不同，允许纬纱通过梭口的时间也不同，也会影响喷气时间的设定。
主喷嘴开启的时间与储纬器上磁针的提升时间相同或略微提前，主喷嘴开启时间过早，纬纱容易发生挂经纱、头端故障或弯头等问题。一般主喷嘴的关闭时间在180°±15°，主喷嘴闭合后仍有辅助喷嘴在喷射气流，有利于减少纬纱前拥后挤的情况，增加纬纱的伸展。另外，提早主喷嘴的闭合时间，可减少纬纱在主喷嘴入口附近的断头。
因织机启动后转速不能马上达到正常转速，在有的织机上，开车后第一纬主喷嘴的开启时间比正常引纬晚约10°，这样安排可避免由于引纬不协调所造成的长纬。
另外，在采用辅助主喷嘴的喷气织机上，辅助主喷嘴的开启时间可比主喷嘴的开启时问晚10°，闭合时间可比主喷嘴的闭合时间早10°。
(二)辅助喷嘴的启、闭时问
辅助喷嘴是成组控制的，一组由2～6个辅助喷嘴组成，由一个电磁阀控制，一台喷气织机的辅助喷嘴组数与织机的筘幅有关。每组辅助喷嘴的开启与闭合时间与其在织机幅宽方向上的位置有关，只有当纬纱飞行到某一辅助喷嘴时，它所喷射的气流才会对纬纱有牵引作用，因此，靠近供纬侧的辅助喷嘴开始喷气的时间早，远离供纬侧的辅助喷嘴开始喷气的时间晚。在实际生产中，为了确保对纬纱的可靠控制，各组辅助
开启时间=纬纱头到达该组第一个辅助喷嘴的时间一先喷角
闭合时间=该组辅助喷嘴的开启时间+喷气时间
辅助喷嘴的喷气时间应保证相邻两组辅助喷嘴有一定的喷气重叠时间，使纬纱能够顺利地从上一组交接到下一组。喷气时间过短，引纬气流对纬纱的控制能力差，容易产生引纬故障。喷气时间过长，会使织机的耗气量明显增加。实验证明，喷气时间在60°～110°范围内均能满足正常引纬，例如，ZAX型喷气织机的标准辅助喷嘴喷气时间为80°。但在满足顺利引纬条件下，辅助喷嘴的喷气时间以短为好，以减少耗气量。

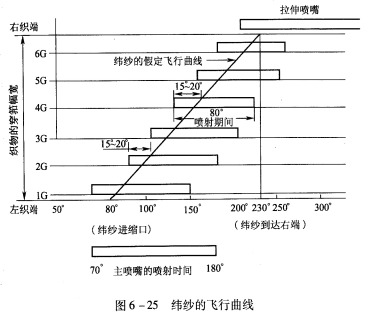

确定各组喷嘴的启闭时间，关键是确定纬纱飞行到各组第一个辅助喷嘴的时间，常用的方法是：先没定纬纱的飞行曲线，然后根据该曲线设定每组的始喷时间，再用频闪观测仪确认引纬的飞行开始角度。下面以zAx—e(190)织机为例，说明其设定过程，如图6-25所示，图中横坐标表示主轴的位置角，纵坐标代表织物的穿筘幅宽。具体设定过程如下：
(1)观察主喷嘴侧经纱的开口状态，当上、下层经纱分别距离筘槽的上、下唇≥5mm时，确定开始引纬的时间，例如80°。
(2)观察出梭口侧经纱的开口状态，当上层经纱距筘槽的上唇约3mm，且辅助喷嘴的喷射口在下层经纱1～2mm以上时，设定纬纱到达右端的最迟时间，例如230°。
(3)把纬纱的位移曲线近似看成一条直线，在图上将引纬开始角度(80°)和纬纱到达梭口右端的角度(230°)用直线连接起来，该直线即为设定的纬纱飞行线。
(4)主喷嘴的开启时间等于引纬飞行开始时间减去10°
(5)在各组辅助喷嘴的第一个喷嘴处画一条水平线，与纬纱飞行线的交点即为纬纱到达该组的时间，再将到达时间减去先行角(15°一20°)，即为该组辅助喷嘴的开始喷射角度(开启时间)，关闭时间为开启时间+喷气时间(例如80°)。
(6)第一组辅助喷嘴的开启时问和主喷嘴的开启时间相同或略迟；最后一组的结束时间可推迟为上层经纱进入钢筘的筘槽、下层经纱覆盖住辅助喷嘴的喷孔时，这样安排有利于加强气流对纬纱的控制，使纬纱处于伸直状态与经纱交织，减少纬缩疵布的产生。
(7)织机在运转状态下，调整主喷嘴和辅助喷嘴的供气压力，使纬纱到达右端的角度为230°。
(8)使用频闪观测仪确认引纬的飞行开始角度。
设计辅助喷嘴的开启时间，是以纬纱头到达某组的第一个辅助喷嘴的时间为确定依据，一组辅助喷嘴包括4～6个喷嘴，由一个电磁阀统一控制，这样设计的缺点是：各组只有第一个辅助喷嘴的启闭时间设计合理，该组其他辅助喷嘴的先行喷射角会很大，也就是纬纱头在尚未到达第二个及以后的辅助喷嘴时，这些辅助喷嘴喷出的气流相当一部分都已放空了。为了节约能耗，新型喷气织机普遍减少了电磁阀控制辅助喷嘴的个数，即在辅助喷嘴总数不变的条件下增大了辅助喷嘴的组数，使纬纱到达前空耗气流减少。同时，在不改变相邻两组辅助喷嘴喷气重叠时间的条件下，辅助喷嘴的喷气时间可缩短。
