棉箱给棉机
1、主要技术参数:
(1)、A092A、A092AS、A092AS(T)
A092AS(T)在A092A、A092AS基础上,增加了振动棉箱。在保证正常生产供应的情况下,棉箱储棉量在2/3 、1/2为好,其它地方可参照A092A/A092AS。
打手电机:JF02--21--6 KW/r/min、0.6/940(左手)
打手电机皮带轮直径(mm):120
剥棉打手皮带轮直径(mm):320
剥棉打手转速(r/min) : 458
均棉罗拉皮带轮直径(mm):260
均棉罗拉转速(r/min) : 335
角锭帘子与输棉帘子线速度(m/min):
角钉帘主动轴三角带轮直径(mm):115 角钉帘m/min:30
输棉帘m/分min:14.5
角钉帘主动轴三角带轮直径(mm):132 角钉帘m/min:60 &
输棉帘m/min:12.6
角钉帘主动轴三角带轮直径(mm):160 角钉帘m/min:50
输棉帘m/min:10.4
角钉帘子中心长度(mm): 1798
输棉帘子中心长度(mm): 1360
(2)、FA046
打手马达kw/r/min:1.5/630
打手马达皮带轮直径(mm):120
剥棉罗拉直径(mm):320
均棉罗拉直径(mm):320
剥棉打手皮带轮直径(mm):260
剥棉打手转速(r/min):429
均棉罗拉转速(r/min) : 272
角钉帘角钉根数:
输棉帘帘子棒根数:
(三)FA161
喂棉罗拉电机:BWY100-99-0.55
电机变换链轮:Z=14T Z=17T Z=19T Z=22T
转速(r/min):4.75 5.75 6.45 7.45
斜帘子电机:Y100L-4 (2.2KW)
变换轮直径(mm): 80 140 180
打手电机:Y100L-6(1.5KW)
打手电机皮带轮直径(mm): 96
剥棉打手转速(r/min):354
喂棉罗拉转速(r/min):4.75 5.75 6.45 7.45
均棉罗拉转速(r/min) :230
角钉帘与均棉罗拉隔距(mm):0~40 可调,
角钉帘与剥棉罗拉隔距(mm):0~-5
角钉帘角钉根数:95 、 每根棒上有角钉数:38、
输棉帘帘子棒根数:83、72、
2、产品用途:
本机用于将配棉器输送来的纤维,进一步开松、混和,并处理成均匀的筵棉,喂入成卷机制成棉卷。
3、主要特点
A092AS(T)、FA046、FA161本机采用振动式棉箱给棉,棉块从振动的棉箱内自由落下,使棉层的横向密度均匀一
(1)采用光电控制,保证机器工作的可靠性和连续性。
(2)横向落棉可由振动板进行频率和振幅调节。
(3)产量可由变换带轮和送棉调整板进行调节。A092A/A092AS双棉箱给棉机外形尺寸:3950×1570mm适合纺原棉或化纤。
二、棉箱给棉机维修
1、A092A、A092AS、是老机型,用的单位比较少。如果使用得当,保全、保养维护的好,工艺合理,操作到位仍然能纺出质量较高的棉卷。
2、A092、A092AS纺化纤时角钉帘子主动轴皮带轮直径:
115mm角钉帘子线速度(m/min):8156÷115=71
输棉帘子线速度(m/min):1760÷115=15.3
这个工艺,主要是为提高角钉帘子线速度,增加供花量。同时可放小均棉罗拉、清棉罗拉与角钉帘子隔距,有利于提高棉卷不匀率和准卷率。

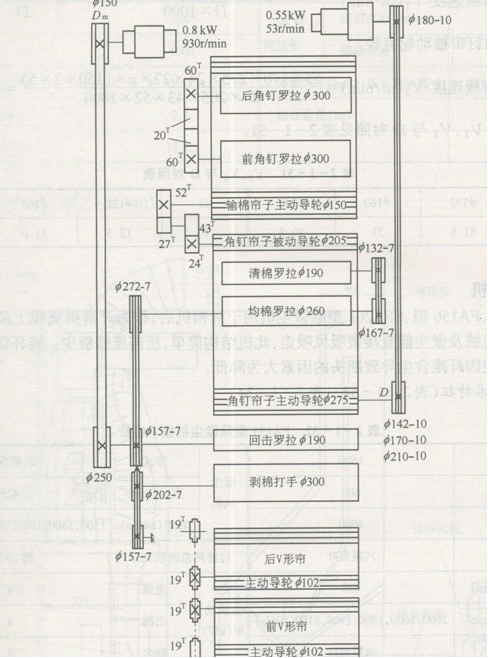

3、A092、A092AS前、后角钉罗拉机械传动有缺点,拉耙式传动机构由偏心盘、拉耙拉杆、棘轮与链条等组成的传动容易坏,增加维修量,影响棉卷准卷率和不匀率,不如FA046、FA161电机传动好,在平车、揩车时要注意加固维修。
4、A092AS(T)、FA046、FA161三种振动棉箱规格不统一,在维修是容易搞混,所以要特别引起注意。现列举各车部分参数供参考对照:
A092AS(T)振动棉箱维修:
(1)、此车前、后角钉罗拉机械传动和A092A、A092AS一样有缺点,拉耙式传动机构由偏心盘、拉耙拉杆、棘轮与链条等组成的传动容易坏,增加维修量,影响棉卷准卷率、不匀率。另外,在与A076连接处,因没有小输棉帘子,仅靠一块弧形导棉板供花,输送过程中容易产生涌花,尤其纺涤纶时,因回潮小,纤维抱合力差,涤纶与
(2)、棉箱储棉量厚度一般采用480~500mm,在保证正常生产正常供应的情况下,振动棉箱成“V”字型,整体上是上宽,下窄,下面以15mm或较窄为宜。振动块可根据所纺品种和振动密度可选定 3 块、或5 块。
(3)、A092AST双棉箱给棉机,它的振动棉箱因无前后“V”形帘,A076又没有小水平输棉帘子连接,天平罗拉变速时振动棉箱仍然继续给棉,而不能随着天平罗拉变速改变供棉量。“V”形帘是同天平罗拉变速时“V”形帘同时变速。使用A092AST必须精准供棉但还是不及“V”形帘同步效果好。加之下出棉口靠弧形板喂入角钉罗拉,容易涌花和滞后,非受控长度过长了。
FA046、FA161振动棉箱维修:
FA046、FA161在A092AS(T)、在A092A、A092AS基础上,增加了后角钉罗拉电机传动,减少了拉耙式传动机构由偏心盘、拉耙拉杆、棘轮与链条等组成的传动部件。在与A076连接处,装有小输棉帘子,排除了输棉涌花现象,提高了棉卷的不匀率和准卷率。
振动棉箱适中,振动板振幅(mm):12
棉箱储棉量以较少为好,运转率尽可能提高到98%以上。
