皮圈式假捻器和搓环式假捻器
一.皮圈式假捻器[23]
皮圈假捻机理最早由Brown[24]在用于短纤纱加工的皮圈专利中提出。近年来，皮圈假捻已用于假捻变形加工，可加工出结构均匀的变形纱，并且其加工速度比磨擦盘更快。皮圈式假捻器的摩擦力比摩擦盘假捻器更大，因此更容易控制。皮圈式假捻器的摩擦力由皮圈的压力产生，与丝条张力无关。

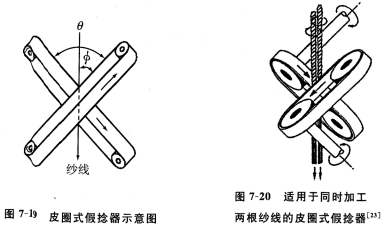

皮圈式假捻器由两根互相交叉成一定角度的皮圈构成，这两根皮圈独立驱动。当皮圈转动时，夹在两根皮圈之间的纱线获得捻度，如图7—19所示。皮圈转动，不仅通过摩擦作用使纱线产生捻度，还带动纱线穿过皮圈。与磨擦盘假捻器相比，这种假捻器对捻度的控制作用更强，但是皮圈的使用寿命较短，在工业加工中，皮圈易磨损意味着纱线和皮圈之间存在滑移。
皮圈式假捻加工的进一步发展，是在一个假捻器上同时加工两根纱线(由Murata设计，称为Twintex）[23]，因此加工能力增加一倍(见图7—20)。许多变形纱机通常从两个独立的变形锭子上将两根纱线卷绕到同一个筒子上。Twintex系统的另一个优点是，通过将锭子用量翻倍，所有的卷绕头都能适用。
皮圈式假捻器可用于加工聚乳酸(PLA)纤维[23]。皮圈式假捻器适用于强度较低的纤维，特别在受热和摩擦情况下，可将纤维断头降至最低。
Hearle[26-27]讨论了一种简单的皮圈摩擦假捻过程，纱线沿直线以滑动模型通过转动的皮圈，且纱线与皮圈之间的皮圈摩擦力以恒定的增量增加。通过对这一简单过程的研究，得出了滑动模型的摩擦假捻机理。他指出在积极的模型下应考虑两个区域。在喂入侧，纱线积极握持，并与皮圈一起移动，无摩擦作用；在输出端，纱线发生滑动，摩擦力改变纱线张力和扭矩。滑动和握持模式的一个重要区别是：滑动模型中，摩擦力是决定因素；而在握持模型中，速度是决定因素。Hearle还给出了简单情况
Kang和EI-Shiekh[28]讨论了滑动模型和完全握持模型。在滑动模型中，纱线与皮圈之间的相对速度形成摩擦力，该摩擦力对纱线进行加捻并影响纱线张力。在纱线被完全握持的情况下，认为纱线和皮圈之间不存在滑动。但是，即使在完全握持的情况下，当纱线通过皮圈时，从完全握持逐渐改变为滑动。
皮圈假捻变形加工中的主要变量有皮圈压力、B/Y比率(皮圈速度与纱线速度之比)、皮圈角度、纱线和皮圈特性。这些因素决定了皮圈假捻器的加工性能。皮圈夹角一定时，存在唯一的一个B/Y值，使张力恒定。皮圈夹角是影响B/Y比率和纱线捻度的主要因素。
二.搓环式假捻器[12]
摩擦假捻器是假捻变形加工的基本部件，摩擦盘假捻器是目前应用最广泛的假捻装置。近年来，假捻器的发展新趋势，是朝着加捻效率更高、纱线质量更好、加工速度更高的方向发展。

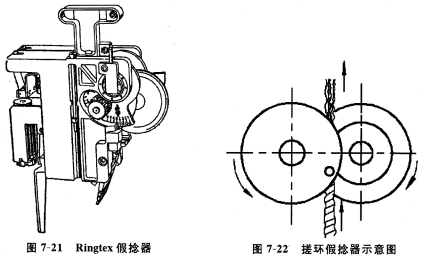

搓环式假捻器是最新发展起来的一种假捻装置。两个搓环部分交叠，并以反向速度绕各自的轴线旋转，如图7—21和7—22所示。在纱线接触区施加一压力，因此丝条与两个搓环相接触。施加的压力是纱线加捻以及纱线往前运动所需摩擦力的主要来源。两个搓环的交叉角度、外加的压力和速度比(R/Y比率)，是影响纱线捻度和张力的主要因素。搓环假捻器的原理在许多方面和皮圈假捻器类似，但是由于两种假捻器的几何构造不同，使得这两种假捻器在工作模式上有一些不同。
摩擦盘假捻器和搓环假捻器的不同之处，主要在于：摩擦盘通过控制滑动来控制加捻扭矩和纱线张力，而搓环则通过调节外加压力来控制加捻扭矩和纱线张力。这个差异使它们的变形加工工艺有很多不同。假捻器与纱线的速度之比(即皮圈假捻器的B/Y和搓环假捻器的R/Y)，可以从2.0(摩擦盘假捻器)下降至1.4，同时保持丝条捻度不变。
Kang和EI-Shickh[29]将
