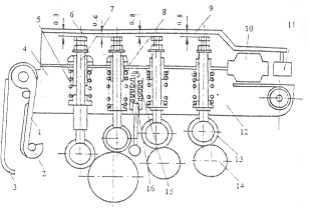

图5-4摇架弹簧加压装置

1-加压钩2-加压钩短轴3-加压手柄4-摇架体5-加压弹簧

6-自停螺钉7-加压芯轴8-蝶形簧9-自停臂10-磁铁11-微动开关

12-摇架支座13-后胶辊14-后罗拉15-压力棒加压弹簧16-压力棒加压芯轴

簧则通过加压芯轴施压于胶棍和压力棒上。卸压时，扳起手柄，使加压钩脱离加压钩短轴，在蝶形的平衡力作用下，整个摇架自动向上抬起，停留在操作的位置。

3.成形机构

成形机构是将集束器吐出的束状须条进一步凝集成条，并有次序的盘入棉条筒中，便于下一工序继续加工。成形机构包括集束器、喇叭头、紧压罗拉、圈条装置、棉条筒以及条筒底盘等机件。

（1）圈条装置

圈条装置主要由圈条盘4、底盘6、斜管1和齿形带3等部件组成。如图5-5示，棉条从紧压罗拉2输出后，通过回转较快的圈条盘4的引导进入棉条筒5，由于圈条底盘的缓慢回转，使棉条有规律地盘入棉条筒内。并条机的成形与梳棉机的成形相同，按圈条直径相对于条筒直径的不同分为大圈条、小圈条两种形式，两种形式各有其特点。由于并条机输出速度高，圈条速度也高，纺化纤时，因静电现象显著，易堵塞斜管而引起断头。因此，根据棉条的运动轨迹为近似螺旋线的空间曲线，将斜管制成圆柱螺旋型曲线或空间曲线型斜管。

图5-5圈条盘及圈条成形

有的高速并条机圈条盘采用曲线斜管，成形良好。圈条盘采用悬挂式结构，使用超轻型滚动轴承和国际标准同步齿形带，下圈条传动通过两组三角带轮传到地轴。

4.辅助机构

（1）清洁装置

清洁装置的作用是在运转过程中清除牵伸部分的尘屑、飞花，使牵伸正常进行。清洁装置一般有两种形式：摩擦式集体吸风自动清洁系统和回转绒布套和真空吸风清洁系统。

（2）自停装置

并条机均有电气式或机电式自停装置。在机后条筒中棉条用完或发生断头时，当发

（3）有的并条机还附有满筒定长装置和自动换筒装置，由单独的电动机传动。

（4）圈条器增容装置

国外广泛采用了有增容装置的圈条器，使条筒单位体积的条子容量得以增加，条子密度的均匀度得到改善。
