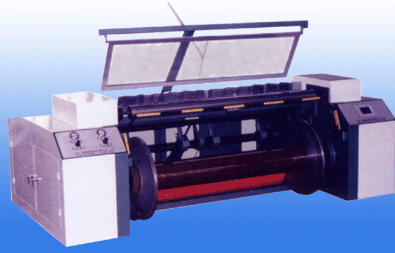

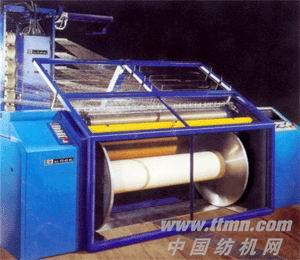

产品名称 分条整经机
型号 GA163
适用范围 适用于精毛纺织物、化纤长丝织物、色织物、真丝织物及特种产业用纺织品等品种的分条整经。可作为剑杆、片梭、喷水、喷气等无梭织机的织前准备设备，是织造厂开发各种高档织物、特种织物的优选设备。
主要技术特征 整经和倒轴传动由交流变频控制，恒线速、恒张力、高速运行
交流数字伺服控制的油压钳制式制动系统、制动速度快、平稳，可以通过参数窗口设定制动力大小，制动时根据设定值和当前整经速度，自动调节伺服电机参数和油压的压力，达到快速平稳的效果（专利技术）。
交流数字伺服方式导条移位，随动响应快，精度高，条定位和起点定位均一次按键自动完成。
交流数字伺服和滚珠丝杆传动的整经台前后移动控制、并设有压纱辊、多种传感器。
整经过程中，整经台等距离后退。
交流数字伺服和力传感器定量自动控制倒轴张力，可以通过触摸屏直接设定织轴内外圈的张力参数。（专利技术）。
钢质大滚筒，并经高精度动平衡校验。
采用现场总线技术，机、电、气、液一体化设计。配置多套PLC、多套交流数字伺服变频、两套触摸屏和一套远程监倥站，系统先进、可靠、自动化程度高。
整经主机在地轨上移动，分绞架和筒子架固定，使得条带相对于分绞架和筒子架中心不变，边纱张力均匀；
活动式倒轴机可与多台整经机主机配套，电、气通过插件连接、简便而可靠；
配有多种形式的筒子架、锭距、锭数可根据用户要求选定。
备有多种形式张力器，断经自停装置供用户选配。
整经台上配有静电消除装置，倒轴机配有上油腊装置。
主要技术参数
1 有效幅宽 2200-3600(mm)
2 织轴盘片直径 800.1000.1250(mm)
3 整经速度 0-1000(m/min)
4 倒轴速度 0-100(m/min)0-200(m/min)
5 倒轴实现张力精度 ≤±2%
6 制动距离 ≤3m(500m/min)
7 倒轴最大张力
8 大滚筒柱体直径 1000mm
9 锥体长度及整机外形尺寸
10 锥体锥度 9°
11 导条走丝速度 0.001--9.999(mm/r无级)
12 条定位精度
13 导条随动精度 0.02%
14 条宽范围 0.1--700.0mm
15 整经电脑操作站 10.4寸彩色触摸屏
16 倒轴电脑操作站 10.4寸黑白触摸屏
17 筒子架锭距 用户自定
18 筒子架锭数 用户自定
19 输入电压 3X380V±10%
20 装机容量 40KVA 50KVA
21 整经电机功率 15kw
22 倒轴电机功率 22kw 30kw
23 主机重量 5500(kg)
24 筒子架重量 2500(kg)
副表一 标准规格配置，非标准规格配置需定货时说明，
倒轴速度 织轴卷绕速度 电机功率（22KW） 电机功率（30KW）
200m/min <=800mm 4000N 5500N
<=1000mm 3500N 4500N
<=1250mm 2500N 3500N
*100m/min *<=800mm *6500N 9000N
<=1000mm 5000N 7000N
<=1250mm 4000N 5500N
65m/min <=800mm 10000N -
<=1000mm 8500N -
<=1250mm 6500N -
幅表二 SGA163智能型规格和主要技术参数
GA163智能型规格与主要参数
织轴 幅宽 2200 2400 2600 2800 3000 3200 3400 3600
卷绕直径 柱体长 2250 2450 2650 2850 3050 3250 3450 3650
800 筒体长 3200 3400 3600 3800 4000 4200 4400 4600
锥体长 950
锥直径 1300.9
1000 筒体长 3600 3800 4000 4200 4400 4600 --
锥体长 1350
锥直径 1427.6
1250 筒体长 4200 4400 4600 --
锥体长 1950 --
锥直径 1617.7 --
--------------------------------------------------------------------------------
副表三 回转式筒子架规格
锭数480 锭数560 锭数640 锭数720
A B N L A B N L A B N L A B N L
220×220 -- 2360 3 7080 1180 2360 3 8260 -- 2360 4 9440 1180 2360 4 10620
250×250 -- 2660 3 7980 1330 2660 3 9310 -- 2660 4 10640 1330 2660 4 11970
290×290 -- 3060 3 9180 1530 3060 3 10710 -- 3060 4 12240 1530 3060 4 13770
