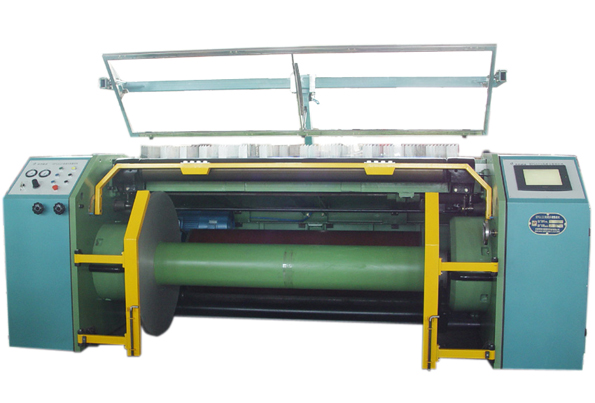

HFGA121型  高速分批整经机

主要技术特征： ● 采用变频器调速，调速范围大，确保恒线速卷绕。 ● 采用德国西门子可编程控制器，可升落轴、夹紧、加压等程序动作及开停车、调速进行安全可靠的自动控制，并带有断头记忆功能。 ● 10.4英寸日本pro-face触摸显示屏，操作方便，信息量大，可直接显示线速度，卷绕长度，并可显示故障位置及分析原因。 ● 采用独特的主轴蝶簧压紧的避震装置，使机器运转和起停时更加稳定、可靠。 ● 完善的气动系统，通过气缸带动经轴的起落并为液压制动提供气压。 ● 经轴和压辊配有桑塔纳压钳式制动器，制动力可根据转速自动调整，制动压力单独可调，并有压力表显示。以气顶油，制动效果更好。导纱棍制动采用名牌电磁刹车，低速时单面制动，高速时双面制动，由系统自动控制。 ● 左右墙板采用优质钢板件，结构性好、刚性强，机器运转更平稳。 ● 压辊在倾斜15度的坚固导轨上移动加压，高速整经时无振动，运转中噪声小。加压力无级调节，有压力表显示，可确保经轴卷装均匀平整。制动时压辊迅速反弹。 ● 采用独特的经轴支撑夹持机构及双安全保险装置，在突然断电、断气时能够保证经轴不会脱落，避免伤及工人。 ● 采用独特的主轴和压辊互联计长方式，使得测长精度更高。 ● 伸缩筘可上下、左右移动，并伴有间歇式吹风装置，保持筘齿清洁，吹风时间和周期可自由设定，伸缩筘摆动频率随经轴转动速度变化而变化。 -------------------------------------------------------------------------------- 主要技术参数： 1. 整经有效幅宽： 1600mm、1800mm（标准型）、2000mm 2. 经轴盘片直径： Φ800mm、Φ1000mm通用 3. 整经速度： 0-1000m/mim(盘片≤Φ800mm） 0-800m/min(盘片Φ1000mm） 4. 制动距离： ≤4.5m（最高速度时） 5. 传动形式： 电机两级减速带动经轴 6. 伸缩筘： W型，可上下左右摆动， 与经轴机械联动，摆动范围0-20mm 7. 加压方式： 压辊在倾斜的导轨上平行加压， 气压控制，加压力无级调节 8. 主电机功率： 15Kw变频电机 9. 测长方式： 经轴与加压辊互联测长，测长精度等级0.1% 10. 主机重量： 约3600Kg 11. 外形尺寸： 1600mm 3500mm×2100mm×2040mm（长×宽×高） 1800mm 3700mm×2100mm×2040mm（长×宽×高） 2000mm 3900mm×2100mm×2040mm（长×宽×高）
