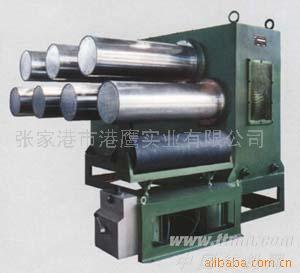

SWHV572 型二道七辊牵伸机

一、用途
　　用牵伸辊将丝片握持，并籍和头道牵伸机及三道牵伸机间的速度差异，对丝束进行二级拉伸。
二、主要规格和技术特征
1、车别 左右手。　　　　　　　　　　　　　　　　　
2、型式 悬臂式，由六根牵伸辊和一根浸渍辊组成。
3、丝束总纤度 333 ktex(300万旦)经过三道牵伸后。 　
4、丝束速度 149.7-333.3m/min。
5、最大牵伸力 88000N。　　　　　　　　　　　　　　
6、牵伸辊 直径373 mm 长1200 mm 表面鍍硬铬。
7、浸渍辊 直径506.67 mm, 长1100 mm表面镀硬铬。 　
8、轧液辊 直径200 mm，丁氰橡胶包复。
9、压辊 直径410 mm.丁氰橡胶包复。　　　　　　　　
10、进丝高度 461.15 mm。
11、出丝高度 903.5 mm。　　　　　　　　　　　　　
12、传动方式 单独传动或由长边轴经减速箱及变速箱拖动，机内齿轮传动。
13、润滑方式 CB-B40 油泵，箱内循环。　　　　　　　
14、油泵电机 Y90 L-6 1.1KW。
15、油过泸器 XU-40× 80J 40 1/min 　　　　　　　　
16、油过却器 旋流式油冷却器。
17、外形尺寸 长2350 mm 宽2038 mm 高1865 mm。　　　
18、全机重量 约 17000 Kg。
