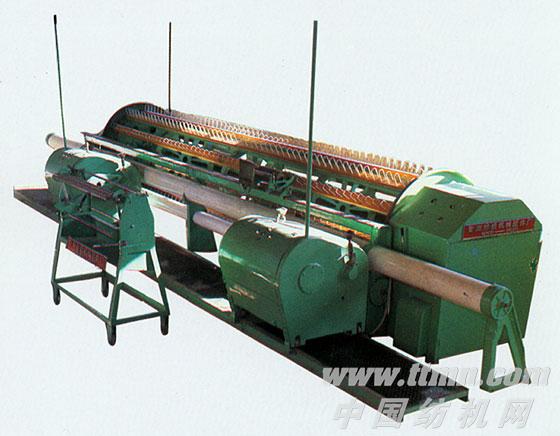

QKZ系列宽幅织机

一、概述
　　本系列织机适用于织造片织、双层环形、四层环形等各种类型和规格的造纸毛毯基布、底网，各种针刺基布、机织普下、中细、细下、上毯、干毯、板纸毯和石棉毯等，还可织造其它的民用和工业用布。
二、主要规格和技术特征
　　系列机型：QKZ6200，QKZ5600，QKZ3500。
　　型 式：单侧传动短牵手、大曲拐打纬、中央闭合梭口、中投梭、消极送经、间歇式积极卷取
　　车 型：右手车
　　筘 幅： QKZ620型6240毫米；QKZ560型5640毫米；QKZ350型3540米
　　车 速：60转／分
　　综框数：最多可装17片
　　纬 密：19-480根/10厘米
　　经 密：19-200根/10厘米
　　最大开口：225毫米
　　梭 箱 数：2*2的任意梭箱可供双梭箱混纬织造
　　经盘边盘直径：ф510毫米(分条式经轴，分盘式经轴两种)
　　毛布定重最重可达：2700克/平方米。
　　QKZ620、QKZ560、QKZ350型织机两侧机座采用大平板式整体墙板结构，机架平稳坚固，因采用低曲拐短牵手，传动平稳、梭子运行平稳、打纬力大，不易扎梭，多臂提综、引纬、投梭等运转可靠，纹链定位准确、转动灵敏。卷取采用三辊积极卷取，保证了大张力织造，更有利于单丝底网织造工艺的要求。
　　我公司除制造QKZ系列织机以外还将H213织机进行改造。其简介如下：
　　该机改造后，中间机架、上横梁由槽钢制作，中间机架下加两个支撑座。经轴辊、卷取辊加粗，经轴支撑托架加大、加厚，三辊卷取。由于采取上述改进措施，我公司加宽改造的H213织机，比只进行加宽改造的织机稳定性有很大提高，经纱张力提高一倍以上。而且，车速也是只进行加宽改造织机的近一倍。因而，能适应织造各种针刺基布、机织普下、中细、细下、上毯、干毯、板纸毯和石棉毯等，还可制造民用和工业用布。
三、要规格和技术特征
　　型 式：消极送经，积极式连续卷取
　　车 型：右手车
　　筘 幅：4000毫米
　　车 速：70转/分
　　综 框 数：最多可装16片
　　最 大开口：170毫米
　　纬 密：19-200根/l0厘米
　　梭 箱 数：2*2
　　卷布辊满卷直径：ф700毫米
　　胸 梁 高 度：886毫米
　　坯布定重最重可达：1800克/平方米
　　电 机：Y112M-63千瓦
　　机器外型尺寸：5985*1640*1600(长*宽*高)
　　经轴直径可根据客户所采用的整经方式(分盘或分条式)而定。
