XH-1000AC-N电脑控制整经机

(1) 结构

直接整经机是由一个微差罗拉使经纱线通过时能持续张力均匀，盘头的直接驱动是由省电子型ＡＣ回授马达来驱动并与电脑变频器相连以规则整个系统，并可以变更经纱速度调整。

(2) 操作范围

适用的盘头直径最大可达762m/m，盘头轴管直径300m/m，总长度。
30Φ × 21" maximum length 535mm = 21"
21Φ × 21" maximum length 535mm = 21"
21Φ × 14" maximum length 360mm = 14"

(3) 盘头驱头

交流马达直接驱动盘头，最大牵拉总张力250吨。

(4) 煞车装置

置于微差罗拉尾端上的煞车可与主煞车调整同步，ＡＣ主马达尾端装置单牒煞车。电子程序的制动系统最大制动力400牛吨米。

(5) 控制系统

电子可控制交流变频器控制整个扭力，速度及煞车系统经纱速度不变时，由变频的电子控制产生。电子回授由直径的值及转速来计算出纱速度，这种计算方式提供了实际，以便设定经纱长度。

(6) 水平罗拉装置

它是由二支耐磨损，硬质罗拉组成，纱张力可由仰角度调度整

(7) 纱的整经作业方式

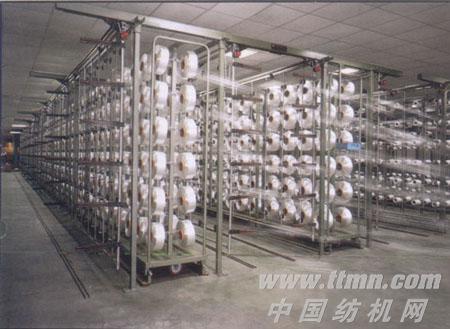

由纱架经集纱盘再入罗拉，退纱机而达盘头在微差罗拉及盘头之间有三段式钢筘。Ｖ型钢筘可调整入纱的角度。

(8) 盘头的锁定

尾座夹具是机械性地可移动以便锁定盘头，盘头自动对中的夹头支撑着，其孔径是152.6m/m。

(9) 上下盘头方式

由马达机械式上下，盘头可设定位置。

(10) 电子资料明细

电子装置连接到退纱装置、上油装置、静电消除器、羽毛检出器和纱线毛羽检测器之停止装置等。

(11) 电脑接口操作盘

可由画面中监视生产线的生产状况，如线速度，米数，总长，盘数状况及异常，日期，品质可列表资料供记录。
