日本丰田 LW2M-230TN 型喷水织机

2011年06月15日　　来源：中国纺机网编辑部

日本丰田 LW2M-230TN 型喷水织机
主要特点：
a．将喷水织机与 JAT710 型喷气织机整合，采用与之相同的机架构造和打纬平衡设计，部分备件通用；

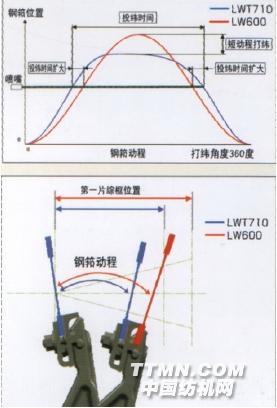

b．采用短动程打纬，同时兼顾了引纬时间和打纬性能，缩短织口到综框的距离，有利于高支高密织物织造。新老打纬机构动程对比见图 5—26；
c．开发了用于喷水织机的下置式消极凸轮开口装置，最多配 10 片综框。采取防水防锈措施，操作方便。
d．精确引纬控制，适应多种纬纱织造高品质织物，包括：w-FIS：针对每个喷嘴单独设定喷射压力，同样的喷嘴、泵能够适应细支、粗支、强捻纱织造；织造和准备机械w-ATC：配合纬纱飞行进行电磁销、ABS 动作时间控制。

e．独立废边装置：右侧行星绞边机构与废边形成机构集成，废边纱穿在废边杆中，从行星绞边装置中输出运动使废边杆上下摆动形成废边纱开口，织口前有一螺杆连续旋转，废边纱由旋转的螺杆牵引出，同时使纬纱尾部与废边纱形成绞织。采用此装置不再需要由综框带废边纱。
JAT710 型喷气织机

外形尺寸参数

项目		消极凸轮	积极凸轮	曲柄	上置多臂	积极多臂
机宽W	1色·2色投纬	R/S+2245	R/S+2536	R/S+2222	R/S+2222	R/S+266 5
	4色投纬	R/S+2395	R/S+2686	R/S+2372	R/S+2372	R/S+2815
	6色投纬	R/S+3205	R/S+3496	R/S+3182	R/S+3182	R/S+3625
长度（D）		1845	1845	1805	1845	1845
高度（H）		2036	1712	1712	2291	1712

设备特点

　　　1、最高1250rpm高速化。由于采用了新型的投纬装置，新型墙板构造，CPU处理速度的高速化等，机台最高可在1250rpm下运行。
2、空气消耗的降低下降20％。在因空气消耗量少而获得好评的JAT610的基础上融新的技术，实现了空气消耗量的大幅下降。
3、振动的降低下降30％。通过三维立体

设计和计算机解析，实现了包括横梁连接在内的机架构造的最佳化的打纬机构的轻量化以及最适度的平衡化。
4、通用性的扩大。充实的标准装备和丰富多彩的选购件的灵活采用，使织机的织造范围扩大到原先剑杆织机的织造领域，产品包括超宽幅装饰用、弹力、不同纱种不同纱支、泡泡纱、织入布边等织物。
5、瞄准织布工厂的未来，满载了最新的电子控制技术。为了瞄准织布工厂未来的发展，机台满载了能以应大幅提升通信机能的互联网技术的新型彩色多功能操作盘及新型高速CPU等最新的电子控制技术。
