瑞士史陶比尔2800型积极旋转式电子多臂机和 S2700型消极式多臂机
(1) 瑞士史陶比尔(St?ubli)公司
瑞士史陶比尔（St?ubli）公司在本次展会展台上共展出2台电子多臂机和1台凸轮开口装置、5台电子提花装置。

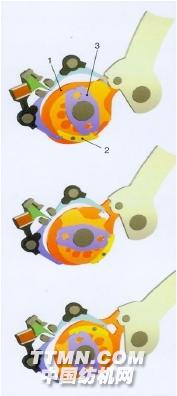

① 2800型积极旋转式电子多臂机适合于各类织机，织造各类小花纹织物。每片综框均由一片宽度等于综框节距的12mm偏心盘单元（1）进行控制。通过旋转，安装在内置轴承上的连杆和偏心装置把旋转运动转化为综框控制所需的直线运动。偏心盘外侧的棘爪（2）将偏心盘与传动盘（3）相连，实现综框的提升运动。棘爪（2）的运动是由电子控制系统根据
织物组织来进行控制的。

主要特点：
a．积极式、下置式或上置式安装设计，结构紧凑；
b．16、20、24、28片提综单元，12 mm间距；
c．纬循环长度为6400～13000纬；
d．更换织物品种时，只要在多臂机的外侧调整梭口；织造和准备机械
e．e 22或e 23提综机构，配有VR和DRC快速综框连接接头；

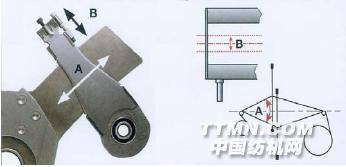

f．梭口调节对于每一个功能，只需松动一枚螺钉即可调节开口大小和梭口高度。

调节A：将提刀上的夹头朝方向A移动来调节梭口的大小；
调节B：改变提刀和提综杆之间的长度B来调节综框的高度。
② S2700型消极式多臂机上置式安装结构，适合于喷水织

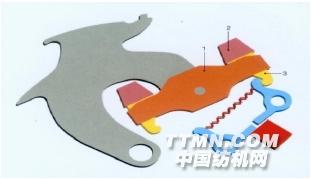

机和喷气织机的应用，其工作原理。提升单元的驱动平衡杆（1）将运动传送给推杆

（2）和运动钩，保持钩（3）被选住时，其对应的综框就开始运动了。此设计理念确保
在最少连接点的情况下运行的安全性和综框的最佳运动。
主要特点有：
a．消极式、上置式安装设计，结构紧凑；
b．16片提综单元，12 mm间距，提综机构da 14NR；
2010 中国国际纺织机械展览会暨 ITMA 亚洲展览会展品评

估报告织造和准备机械
c．纬循环长度为10000纬；
d．更换织物品种时，只要在多臂机的外侧调整梭口。
③ S1351型凸轮开口装置该装置是一款高性能的凸轮开口装置，适合喷气织机的应用。其主要特点有：
a．积极式、共轭凸轮驱动；
b．单箱体结构，性能稳定可靠；
c．8片提综单元，12mm间距；；
d．有4、5、6纬循环的对称或不对称凸轮，用来实现2、3、4、5和6纬的花纹组织；

e．e22 或e23提综机构，配有VR和DRC快速综框连接接头；
f．S1351型凸轮开口装置的凸轮都可在机器内定位和更换，锥齿轮对不需要调整。g．通过移动提升单元上的夹头，可以方便的调节开口位置（A）。5 台电子提花机分别为
④ SX型电子提花机
史陶比尔公司最新开发的产品，是为高负载和
高速生产而设计的一款经济型电子提花机，有1408
针和2688针两种规格，适用片梭织机、剑杆织机和
喷气织机的开口。
其主要特点：

a．机器结构紧凑，所需空间小；
b．平滑的驱动机构，振动低；
2010 中国国际纺织机械展览会暨 ITMA 亚洲展览会展品评估报告织造和准备机械
c．密闭型设计，无粉尘进入，无需润滑；
d．新型通风和过滤系统保证了机器在高负载和高速运转下的低温状态；
e．可安装在门型架上，净空高度要求低。
⑤ 另一台SX型电子提花机配装PICANOLER公司的OMNIPLUS 800-4-J-190型喷气织机，2688针，以1200r/min的速度织提。
⑥ LX32型电子提花机192针，适用于织带机和窄幅织机的提花开口，织造商标和织带。
⑦ CX172型边字提花机适用于剑杆织机、喷气织机和片梭织机的边组织的织造，在平织物、毛圈织物和产业用布的布边上织上商标和标志。
其主要特点：
a．复动式全

开口机构，连杆驱动，平行梭口。每根提刀都固定在同步带上，通过由连杆曲柄驱动得到摆动轴，传动同步带，从而带动每根提刀上下运动，形成开口。
b．有64针和80针，两种规格；
c．提升机构和通丝连接，通过M6型组件连接；
d．DC1或JC6N控制箱与织机同步；
e．提花机的底部安装了一个滑动装置，机头可以定位在织机筘幅的任意位置。
⑧ LX 1602型电子提花机史陶比尔公司为适用于宽幅织机上织造装饰布和重磅提花织物开发的最新产品。最大针数5120针。展机配装意达公司的ALPHA PGA型剑杆织机，5120针，G1000型通丝，19200根；织家具装饰织物，转速360r/min。此外，各主机厂商的展机大多配置瑞士史陶比尔（Staubli）公司其他型号的凸轮开口装置、多
臂机和提花机，型号有：1351、1352、1361、1651、1761A、1781型积极式凸轮开口装置；2650、2658、2668、2670、2700、2861、2871、2881型电子多臂机；DX 80、DX 110、LXE 1602、LX32型电子提花机。
