水洗设备：
1．绳状水洗机
绳状水洗机下方一般为一水槽，容积由容绸量确定，传动为椭圆形导辊，木制、铁制或不锈钢制，槽中另装有小导辊、分绸架、挡板等，织物呈绳状由椭圆导辊带入水浴中，在水中做适当的浸泡，再由椭圆盘带出，反复循环。穿绸方式有两种：一种是间歇式，即每匹绸圈成一档自成循环，每台水洗机可有10匹、20匹同时水洗，以时间计算，洗完一个过程，换水再洗。另一种形式是连续循环式，国外较多采用，机上有一螺旋形不锈钢挡绸装置，水洗时绸匹连续循环前进，最后由六角盘导出。
绳状水洗机设备简单，工艺安排灵活，水洗不受时间狠制，张力小，洗涤效果好，有利于保持织物风格和降低缩水率。但因织物在导辊上拖带，相互摩擦容易造成搭色及擦伤，对某些品种用时宜注意。它属于间歇式生产，水洗效率较低。
2．平幅水洗机
常见的平幅水洗机大多由多个水洗单元组成，只有将它们合理地配置才能达到理想的水洗效果。

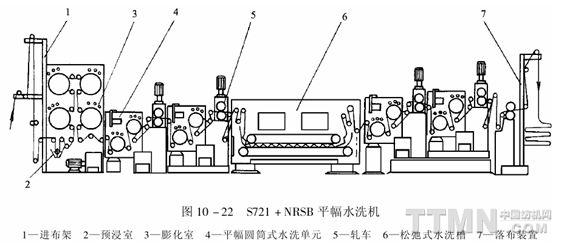

(1)S721+NRSB平幅水洗机：S721+NRSB平幅水洗机主要由进布架、预浸室、膨化室、平幅圆筒式水洗单元、轧车、松弛式水洗槽和落布架等组成。如图10—22所示。
①进布架：由导布辊、开幅辊、吸边器等部件组成。另外，可加装自动整纬装置。
⑨预浸室：由数根导布辊及液槽组成，达到使织物充分润湿的目的。
③膨化室：由凹只多孔圆筒组成。织物经预浸槽浸渍后，进入膨化室，紧贴在多孔圆筒表面，利用圆筒内空气对流，使液体进一步渗透到织物纤维内部。此外，采用环绕穿布方式，使织物在膨化室能停留较长的时间，得以充分膨化。

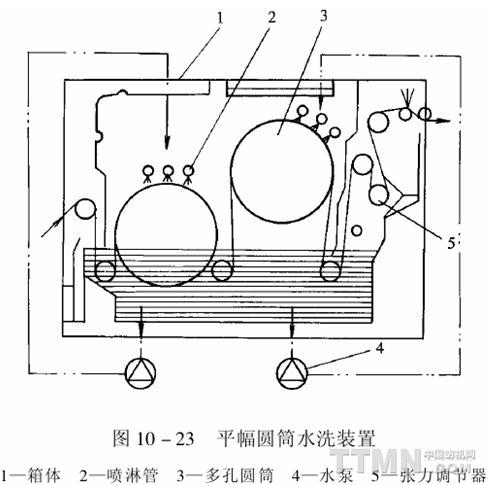

④平幅圆筒水洗装置：平幅圆筒水洗装置如图10—23所示。
水洗槽中装有两个多孔圆筒，每个圆筒设有1～2组喷淋管。通过离心泵将水洗槽内经过滤后的洗液喷向织物表面，由于具有较大的喷淋压力，使部分洗液能穿透织物，达到强力水洗效果。整个水槽为全割闭结构，进出布采用水割口，有效地降低了能耗。织物在运行中既受到液相的作用，又受到气相的作用。温度的提高使污物分子的活动能量加大，增加了污物的扩散系数：同时由于温度的提高，水的表面张力和黏度降低，加速了污物的膨化、分离、水洗效果明显提高。
⑤松弛式水洗槽：织物经二格平幅水洗后进入松弛水洗槽，在液流式喂布装置作用下织物松弛地堆放在上下两层输送带之间，随输送带缓缓前进。织物在输送过程中受到喷淋装置的作用，从正反两面对织物进行喷淋水洗，同时喷淋作用又使织物不断保持波形运动，井在全松弛状态下自然收缩。
⑥轧车：在各水洗单元之间，配有轧车或高效吸水装置，能有效地提高洗液交换速度。
(2)Rotonet水洗机：Rotonet水洗机为连续式、无张力、全松式水洗机。该机由六格干洗单元、一个松式履带槽、一台真空吸水机和轧车组成。各水洗单元之间，应用张力辊调节直流电动机电压的原理，及时调整前后单元的速度，将织物的张力控制在一定的范围。而松式履带槽内，织物呈波浪形折叠、无张力运行，保证了整机低张力和松式的特点。
①进布架：采用卷装式或折叠式进布，进布架还配有自动对中装置、张力调节装置和螺纹扩幅装置。
②Rotonet水洗槽：Rotonet水洗槽为独立式水洗室结构，如图10-24所示。
织物经扩幅后被网状运输带无张力送入水洗室，夹在运输带和大辊筒之间，然后转绕在小辊筒上，经水洗室出口处的轧辊输出。
Rotonet水洗槽内装有三排为一组的三组喷射水管，可对织物正反两面进行直接和间接的高速喷射。高速运动的水流在网状运输带的网孔中形成涡流，加速污物的脱落。同时，织物在水洗室内呈S形运行，形成逆流帅洗，使水洗更为彻底。轧辊位于水洗室出口处，在织物进入第二水洗室前，可挤除织物内的水分，加强水洗效果。网状运输带可使织物在不卷边、无张力、不受喷射水管的直接喷射的情况下进行水洗，织物运行平整，没有折皱，由于织物在运输带上不受张力，而且又因织物在网孔之间形成微折皱，使织物蓬松和松弛，从而使水洗后的织物手感柔软。又因洗液可在网孔内产生涡流，水洗更为彻底，耗水量少。此外，浴比小，可缩短升温时间，节水节能。

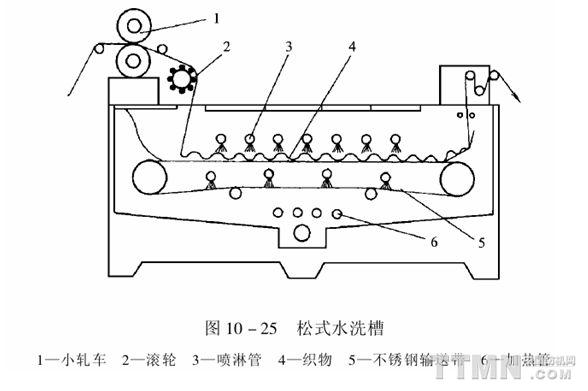

①松式水洗槽：松式水洗槽如图10—25所示。
该槽可使织物在完全松弛的状态下，用不锈钢输送带输送。在喷射水管的喷射下，织物不会漂浮水面。水洗槽的容布量可根据运输带的速度加以调节。水洗槽的进出口处都装有轧辊，能有效去除水分。
 |
