JWF1310型并条机
2013年10月16日 来源：
JWF1310型并条机

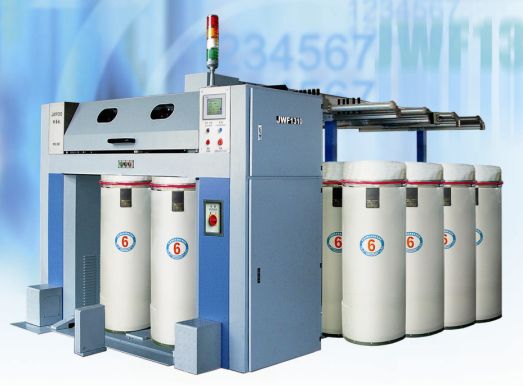

JWF1310型并条机是我公司为适应新的棉纺工艺发展形势而开发的一种新型非匀整双眼高速并条机。该机开发主要目的是在提高出条速度的同时尽可能的消除出条纤维的弯钩、褶皱状态，以适应用户对成纱质量的高需求。
本机保留了FA306系列手摇变化牵伸工艺的优点，继承我公司牵伸部件的优点，改良出条方向，适应高速生产的新型并条机。 电气控制增加计算机控制端口，为联网管理做准备， 并可选择应用于 φ600 直径棉条筒输出。
本机适用于20～80毫米长的棉、棉型化纤及中长纤维的纯纺与混纺，及适用于精梳前预并条的大条筒输出（φ600）。该机在设计上继承了FA系列并条机的优点，并结合新工艺，新技术，新加工手段，以及对国外同类产品各项技术的研究与消化，而开发的性能更稳定，工艺更完善的机型，其最终目的就是优化成纱指标。
JWF1310是目前国产非匀整机器技术成熟的新机型，其技术水平属国内领先国际先进水平，与进口同类产品相比在其性价比上占有明显的优势，可以充分满足各种纺纱条件的需要，是理想的可普及产品，维护简节便利。
传动机构：车头传动主体采用全封闭油浴齿轮箱，总牵伸变换轮位于箱体外挂的小封闭箱内，轻重牙微调变换齿轮装于车头箱内，摇动手柄即可调整重量变换和牵伸倍数，方便可靠。
牵伸机构：作为并条机的核心部件，该机延用我公司传统的三上三下压力棒附导向皮辊形式，出条角度经过合理的优化设计，更加适用于高速化生产，集束器采用全新设计，出条接口与喇叭口衔接处尽量减弱反冲气流对纤维的影响，实现少弯钩无褶皱的理想牵伸状态。
下罗拉采用特种钢材料制造，齿形经过优化设计对纤维握持更有利，采用先进热处理工艺，使其加工精度、表面光洁度、表面硬度及内部韧性等机械性能达到最佳状态。
上罗拉匹配多种硬度规格，根据纺纱品种需求可单独订货。
上下罗拉轴承均采用高精度滚针轴承，承载能力及转速经过严格校核，适应高速需要。上罗拉轴向间
隙可以随时调整，轴承的润滑及保养方便可靠。
加压机构：标准配置为弹簧加压，可以选用气动加压形势，选择气动加压时，要求气源压力在0.6兆帕以上。弹簧加压力有两档，用户可根据需要选择。
圈条及传动：圈绕传动采用平皮带垂直传动，消弱停车惯性力对机器运转的影响。采用与棉条运动方向近似的螺旋曲线斜管出条，圈条盘采用组合式结构，组装后整体校正动平衡。设计多档圈绕张力和圈绕比数值，满足成形的需要。
压辊与一罗拉用同步齿形带传动，并增设多档张力变换轮，适纺多种纤维，调节简便。
车尾传动全部采用带传动，同步齿形带传动二、三罗拉及中间轴，中间轴由平皮带垂直
传动上圈条盘。这种传动方式，增加了传动精度的同时亦降低了整机噪声。
上下清洁部件：上清洁采用回转绒带式，揩拭上罗拉，飞花经上吸风口吸入储棉箱内，下清洁采用皮圈往复揩拭下罗拉，飞花经下吸风口吸入储棉箱内，各风口处均有风量调节装置，可根据实际情况调节风量大小。
导条机构：棉条进入牵伸区之前，左右各有8路光栅检测装置，确保无缺条开车现象，架子整体采用框架结构，架体平稳，罗拉转动平稳，保证喂入棉条无意外牵伸。
电气控制：电气采用ＰＬＣ可编程控制器控制，提高电气 控制系统的可靠性。采用变频调速，升降平稳，调速方便。使用触摸屏，实现人机对话，可进行班次，定长的设定，显示当前班次，各班产量，总产量、速度等内容。
在线检测功能（选用）：本机可选用USTER? SLIVERGUARD PRO/第二代在线棉条质量管理系统。该系统可随机统计1m,3m,10m的重量不匀率，及CV%，A%等，可随时查看和记录波谱图，根据用户需要选择超标自停或者超标报警，并显示停车原因或报警原因，从而有利于质量控制与分析，减少试验工劳动强度。
在线检测系统原理图
主要技术规格
适纺纤维长度：20-80毫米
眼数：2
牵伸形式：三上三下加压力棒双曲曲线牵伸
机械速度: 3.33-13.33m/s
加压机构：标准配置为弹簧加压，可以选用气动加压形势，选择气动加压时，要求气源压力在0.6兆帕以上。弹簧加压力有两档，用户可根据需要选择。
圈条及传动：圈绕传动采用平皮带垂直传动，消弱停车惯性力对机器运转的影响。采用与棉条运动方向近似的螺旋曲线斜管出条，圈条盘采用组合式结构，组装后整体校正动平衡。设计多档圈绕张力和圈绕比数值，满足成形的需要。
压辊与一罗拉用同步齿形带传动，并增设多档张力变换轮，适纺多种纤维，调节简便。
车尾传动全部采用带传动，同步齿形带传动二、三罗拉及中间轴，中间轴由平皮带垂直
传动上圈条盘。这种传动方式，增加了传动精度的同时亦降低了整机噪声。
上下清洁部件：上清洁采用回转绒带式，揩拭上罗拉，飞花经上吸风口吸入储棉箱内，下清洁采用皮圈往复揩拭下罗拉，飞花经下吸风口吸入储棉箱内，各风口处均有风量调节装置，可根据实际情况调节风量大小。
导条机构：棉条进入牵伸区之前，左右各有8路光栅检测装置，确保无缺条开车现象，架子整体采用框架结构，架体平稳，罗拉转动平稳，保证喂入棉条无意外牵伸。
电气控制：电气采用ＰＬＣ可编程控制器控制，提高电气 控制系统的可靠性。采用变频调速，升降平稳，调速方便。使用触摸屏，实现人机对话，可进行班次，定长的设定，显示当前班次，各班产量，总产量、速度等内容。
在线检测功能（选用）：本机可选用USTER? SLIVERGUARD PRO/第二代在线棉条质量管理系统。该系统可随机统计1m,3m,10m的重量不匀率，及CV%，A%等，可随时查看和记录波谱图，根据用户需要选择超标自停或者超标报警，并显示停车原因或报警原因，从而有利于质量控制与分析，减少试验工劳动强度。
在线检测系统原理图
主要技术规格
适纺纤维长度：20-80毫米
眼数：2
牵伸形式：三上三下加压力棒双曲曲线牵伸
机械速度: 3.33-13.33m/s
(200-800 m/min)
总牵伸倍数：3.821～13.124倍，随机提供4.5～9.1倍
清洁形式：上清洁采用回转绒布揩拭上罗拉， 绒布上的花衣经清洁梳集拢后，由上吸风口吸入棉箱，下清洁为单皮圈往复摆动揩拭罗拉，花衣经下吸风口吸入棉箱。
圈条型式: 输出条筒直径≤φ500时为大圈条形式；
输出条筒直径φ600时为小圈条形式；
输出条筒尺寸(mm)(直径×高度)：
a直径：φ300、φ350、φ400、φ450、φ500、φ600
b筒高： 900或1100
自动换筒：自动换筒为单独电机带动链条推杆，推出满筒同时喂入空筒。
电机型号及功率:
a.主 电 机: 非变频电机时，JFO2-42-4/16， 功率3.5KW /0.8
变频电机时，FXP132S1-4， 功率3.5KW
b.换筒电机: YCEJ80-4T, 功率0.25KW，转速15rpm。
c. 风 机: FW12-2 D2/T3 0.75KW
传动方式：前后紧压罗拉使用齿轮传动；下圈条采用A型三角带及蜗轮、蜗杆传动；导条架内用平皮带传动；上圈条传动使用平皮带垂直传动后采用同步齿形带传动圈条盘；车头侧为带传动与齿轮传动结合，车尾侧传动使用同步带传动。
自停型式: 光电自停， 微动开关自停,接触自停
主机外形尺寸： (mm)
条筒高 外形尺寸（长 ×宽×高）
900 2300×800×1795
1100 2300×800×1995
机器重量：约2200Kg
总牵伸倍数：3.821～13.124倍，随机提供4.5～9.1倍
清洁形式：上清洁采用回转绒布揩拭上罗拉， 绒布上的花衣经清洁梳集拢后，由上吸风口吸入棉箱，下清洁为单皮圈往复摆动揩拭罗拉，花衣经下吸风口吸入棉箱。
圈条型式: 输出条筒直径≤φ500时为大圈条形式；
输出条筒直径φ600时为小圈条形式；
输出条筒尺寸(mm)(直径×高度)：
a直径：φ300、φ350、φ400、φ450、φ500、φ600
b筒高： 900或1100
自动换筒：自动换筒为单独电机带动链条推杆，推出满筒同时喂入空筒。
电机型号及功率:
a.主 电 机: 非变频电机时，JFO2-42-4/16， 功率3.5KW /0.8
变频电机时，FXP132S1-4， 功率3.5KW
b.换筒电机: YCEJ80-4T, 功率0.25KW，转速15rpm。
c. 风 机: FW12-2 D2/T3 0.75KW
传动方式：前后紧压罗拉使用齿轮传动；下圈条采用A型三角带及蜗轮、蜗杆传动；导条架内用平皮带传动；上圈条传动使用平皮带垂直传动后采用同步齿形带传动圈条盘；车头侧为带传动与齿轮传动结合，车尾侧传动使用同步带传动。
自停型式: 光电自停， 微动开关自停,接触自停
主机外形尺寸： (mm)
条筒高 外形尺寸（长 ×宽×高）
900 2300×800×1795
1100 2300×800×1995
机器重量：约2200Kg
