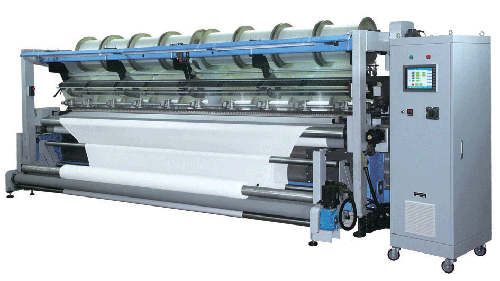

E2518系列经编机
2013年10月15日 来源：
E2518系列经编机
1、机器用途
主要用于生产游泳衣和运动服上的弹性织物，同时也生产内衣和功能性服装，另外还用于汽车车顶衬里和涂层底布等的生产。
2 、主要结构特征
该机主要由机架、成圈机构、送经机构、牵拉卷取机构、编花横移机构、主传动及电气控制和一些必要的安全装置等部分组成。
2.2 成圈机构
成圈机构由能单个安装槽针的针床，针芯床，沉降片床和2把梳栉组成，这些成圈件均由曲轴连杆机构传动。
2.3 编花装置
编花元件采用具有高速曲线的盘形凸轮控制梳栉横移，有利编织过程的稳定和尽可能具有高的编织速度。主轴与编花轮的传动比为24:1，凸轮转一圈为24个横列。编花轮芯具有零位销结构，方便更换不同的编花凸轮，而不需再调整移针时间。
2.4 送经机构
采用电子送经装置。
2.5 牵拉卷取机构
采用电子卷取机构，卷取机构采取了摩擦式恒速机构，最大卷布直径Φ762mm。
2.6 传动机构
机器由主电机通过三角皮带轮驱动主轴，由主轴驱动曲轴连杆机构；编花机构；送经机构；牵拉卷取机构。主电机采用变频调速。
2.7 电气控制
采用伺服调节主电机的转速；采用床身油箱的油自动循环并能加热、冷却的三位
温控恒温控制系统；设有主轴转速和送经量电子显示、油温显示和纱线张力自停等装置。
2.8 安全装置
主传动部分传动链、编花传动部分传动链、编花链轮或凸轮、牵拉卷取机构传动链及送经传动传动链等均应有防护罩壳。电气设备的安全保护应按国家标准GB/T5226.1─1996《工业机械电器设备第一部分：通用技术条件》中的相关规定执行。
