一、 概述：

国安电子XFD系列电子清纱器以其良好得性能价格比、诚信的技术服务，赢得了广大用户的好评。我公司本着精益求精，用先进的技术服务用户回报用户的宗旨，开发的新产品XFD-68光电式数字型电子清纱仪，是我公司对新老用户的又一竭诚奉献。

它与前导产品一样属红外光多功能电子清纱仪，适用于GA-014型或其他型络筒机，具备清除短粗节、长粗节、长细节三种纱疵。由于完整地采用了数字处理，因此，有效地改善了产品的稳定性、可靠性和维护条件。

数字处理的核心是以单片机的数值计算取代包含众多元、器件的模拟处理，它完全排除了元件之间的不一致和老化变值等不稳定性因素。单片机具有高速的优点，能同时担负所有通道的各项处理，并且完成得十分完善。单片机还具有通讯功能，以通讯方式取代模拟处理的多个电压传送，消除电压降落的误差和诸多不利因素。

要清楚电子清纱仪是否忠于职守，就是需要在线方便快速地了解所有锭的工作状态，有了通讯功能，这个难题迎刃而解。切疵率是每锭工作状态最集中的表征。在控制箱上提供分锭包括切疵率的统计数据，就是依靠通讯功能获得的重大好处！

二、 特点

1． 采用有光通量自动稳定的红外光电传感器。清除特性不受潮湿度影响，不易受光、电干扰，确保长期稳定，使用寿命长。

2． 采用以单片机为核心的完整的数字处理技术，消除了模拟处理的不稳定性和不一致性难题，大幅度地缩减元、器件数量，有效地降低故障率。保证各锭间一致性，长期使用无需调整。

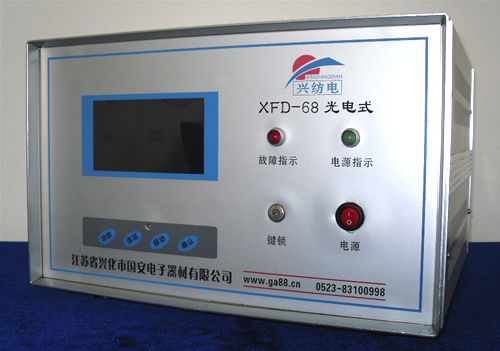

3． 控制箱的控制板采用单片机处理，控制箱与各锭双向通讯，配备显示内容丰富的液晶显示器，功能多样，设定灵活，人机对话简单，四键操作，便可掌握所有锭的参数与状态。

4． 结构简洁，电路精练：控制箱、放大板和槽板结构，设计简洁，使安装、拆卸都很容易；电路精练，原理简明，维护人员容易掌握。

5． 数字化设计充分的提升产品性能价格比。先进设计开发高效软件，换取硬件简化，降低维修需要，有效地减轻用户负担。

三、 技术指标及使用环境

1． 适用范围

与普通络筒机配套

适用棉、毛、绢、麻、丝、化纤的纯纺、混纺的单纱或合股纱

适应纱支：5tex-99tex（单纱）

适应纱速：350M／min～1000M／min分为11档

2． 检测功能

纱线运行检测：由指示灯指示运行状态

静态粗结检测：固定门限自动清除，统计与动态长粗在一起

动态短粗节检测：直径增量和长度门限都为11档

动态长粗节检测：直径增量和长度门限都为11档

动态长细节检测：直径增量和长度门限都为11档

3． 门限设定

短粗节直径增量 SD +90％～+300％；

在这里用户请注意：光电检测以直径计算，与电容式用截面计不同，等同档值并不等效

档值％：90，100，110，120，130，140，160，180，200，250，300

短粗节长度 SL 0.8CM～8.0CM；

档值CM：0.8，1.0，1.2，1.4，1.6，1.8，2.0，2.5，3.0，5.0，8.0

长粗节直径增量 LD +20%～+70%；

档值%：20，25，30，35，40，45，50，55，60，65，70

长粗节长度 LL 15CM～300CM

档值CM：15，20，25，30，35，40，50，60，80，100，300

长细节直径增量 TD -20%～-70%；

档值-%：20，25，30，35，40，45，50，55，60，65，70

长细节长度 TL 15CM～300CM

档值CM：15，20，25，30，35，40，50，60，80，100，300

络纱速度 Vsp 300M／min～1000M／min

档值M／min：350，420，450，480，510，540，570，600，700，900，999

4． 电源参数：

电源电压、频率～220V±20% 50±5HZ

消耗功率 120锭＜120VA

5． 环境参数：

环境温度 +10℃～+40℃ RH
