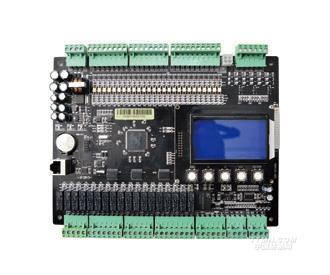

品名：变频器功能扩展板

型号：ER-21MR-OHS5A2D

台湾SANCH-三碁变频器功能扩展板，系三碁电气为满足各行业机械设备定制变频器功能而研发的一款个性化产品，可以取代传统小型PLC及各种小型单片机，为用户节约电气配套成本，简化电气控制，提升生产效率，简化维护流程。可配套三碁全系列变频器适用于各种电机控制、电机调速领域。

功能简介：

变频器功能扩展板可采集开关信号输入、模拟量输入、继电器及模拟量输出，完成各类逻辑动作控制，双RS-485通讯可以与上位机及被控设备完成数据通讯

7路开关信号输入，NPN/PNP输入模式可选，常规机型输入频率响应5KHZ,高速机型输入频率响应100KHZ

7路输出，继电器（常开/常闭）、晶体管、高速输出（100KHZ）三张输出模式可选

5路模拟量输入，可选0-10V电压型号输入或4-20mA电流信号输入

2路模拟量输出，可选择0-10V电压信号输出或者4-20mA电流信号输出

2路RS-485通讯端口，Modbus RTU通讯协议，可连接上位机、人机界面及符合Mudbus RTU通讯格式的各类被控设备

1路RS-232通讯端口，可完成与外围设备的通讯及自身软件的升级。

SANCH-三碁变频器全系列产品使用说明书、操作手册请登录三碁官方网站http://www.sanch.net下载。

品质及使用寿命：

所有电子材料均符合RoHs标准，98%以上电子料采用欧洲、美国、日本国际知名电子材料厂商产品，所有来料均经过严格的品质测试及供应商资质承认，所有物料均由厂家或厂家正式授权代理商供货，绝无任何电子市场采购的物料，产品各项性能指标均经过严格的实验室测试，所有产品生产销售使用环节均采用电子代码管理，产品设计使用寿命8-10年。通过CE认证。

技术支持及服务保障：

本公司全国各地直属20个办事处均有专业的技术人员全天候提供技术咨询及完善的售前、售后服务，有办事处区域提供24小时服务，偏远地区48小时内由就近办事处或代理销售机构服务响应，用户可随时联系三碁电气办事处或拨打全国客服中心400-6161619免费电话提出服务需求，产品质保期18个月，质保期内免费服务，非品质原因及超质保期产品服务费用由三碁总部服务中心仅按成本费统一报价，杜绝乱收费，所有维修品配件均采用全新原装材料，杜绝二手材料。

代理商支持：

本公司生产基地根据每月出货量及全国代理商预估计划，动态调整库存量，充分保障各规格库存，同国内外服务优良的知名大型物流配送机构签订长期合作，及时准确的把货物送至指定收货地，可替代理商直接向国内客户发货，优质的产品，完善的服务，合理的价位，强大的品牌推广使代理商只需把资源投入到销售环节，其他一切我们搞定，欢迎网商考察加盟！

用户使用建议：

变频器的使用寿命及使用效果同温度、电压、电流、负载、环境密切相关；良好的环境、及时的维护能让产品发挥更佳的效能，为用户节省更多的资源创造更多财富，使用前要注意主回路电源线路要连接牢靠，设备充分接地，使用稳定的电源，闪电、雷击、过高过低电压均会损害电子产品器件，机械负载故障要及时排除，长期使用要注意定期清洁风扇、风道及变频器内部异物，清洁维护需专业的人员操作，长期不使用再次使用时要检查后通电30分钟以上再启动，有故障或使用问题及时联系我司服务中心。
