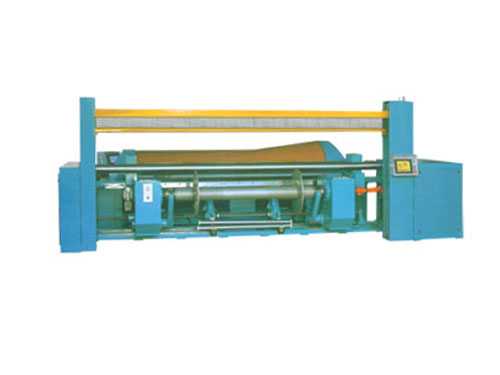

江阴市四纺机机械科技有限公司在第十六届上海国际纺织工业展览会上展出了GA163D型分条整经机，受到了广大客户的欢迎.


适用范围
适用于精毛纺织物、化纤长丝物、色织物、真丝织物及特种产业用防治品等品种的分条整经。可作为剑杆、片梭、喷水、喷气等无梭织机的织前准备设备，是织造厂开发各种高档织物、特种织物的优选设备。

主要技术特征
1、整经和倒轴传动由交流变频控制，恒线速、恒张力、高速度运行。
2、专用机、电、液、气一体化的油压装置产生油压，推动钳式制动器，完成整经刹车控制；比例阀控制外钢带阻尼方式，实现倒轴张力的自动控制。
3、整经伺服传动采用双伺服电机滚珠丝杆结构，响应快，精度高，条定位和起点定位均一次按键自动完成。
4、交流数字伺服和滚珠丝杆传动的整经台前后移控制、并设有压纱辊、多种传感器。
5、整经过程中，整经台等距离后退。
6、伺服电机通过滚珠丝杆的传动多次测量整经纱层厚度，实现整经位移参数的自动测量（专利技术），压纱辊保证纱层面平整。
7、钢质大滚筒，并经高精度动平衡校验。
8、采用通讯技术，机、电、气、液、一体化设计。配置多套PLC、多套交流数字伺服变频、两套触摸屏、系统先进、可靠、自动化程度高。
9、整经主机在地轨上移动，分绞架和筒子架固定，使得条带相对于分绞架和筒子架中心不变，边纱张力均匀。
10、变频电机和高精度斜齿轮减速机保证倒轴时张力恒定，传动平稳。
11、全封闭卷帘门装置，确保倒轴时更加安全可靠。
12、配有多种型式的筒子架，锭距、钉数可根据用户要求选定。
13、备有多种型式张力器、断经自停装置供用户配选。
14、整经台上配有静电消除装置，倒轴机配有上油装置。

主要技术参数
1、有效幅宽  2200-3600mm
2、织轴盘片直径  800mm
3、整经速度   0-800m/min
4、倒轴速度   0-200m/min
5、倒轴实现张力精度≤ ± 2%
6、制动距离   ≤ 3(m)(500m/min)
7、倒轴最大张力   ≤1000N
8、大滚筒柱体直径  1026mm
9、锥体长度  1010mm
10、锥体锥度  9°
11、导条走丝速度   0.001-9.999 mm/r （无极）
12、条定位精度   ≤0.1mm
13、导条随动精度 0.02%
14、条宽范围 0.1-400.0mm
15、整经电脑操作站  10.4寸彩色触摸屏
16、倒轴电脑操作站  10.4寸黑白触摸屏
17、筒子架锭距  250*250mm （毛、棉纱、混纺纱）
                250*250 290*290化纤长丝
18、筒子架钉数  420（毛、棉、混纺丝）
19、输入电压 3*380V  10%
20、装机容量  40KVA 50KVA
21、整经电机功率 11（KW）
22、倒轴电机功率  22KW 30KW
23、主机重量 7500kg
24、筒子架重量   2500kg
